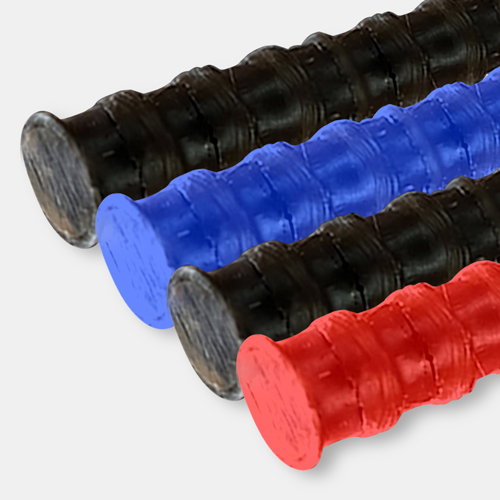

ガラス（炭素）繊維補強筋（GFRP / CFRP Rebar）

腐食がなく、高強度低重量で建物及び構築物の寿命の延長と品質と生産性の向上が可能なガラス（炭素）繊維素材の成形技術とエンジニアリング技術の組み合わせで生産されている次世代の建築材料

ガラス繊維補強筋の

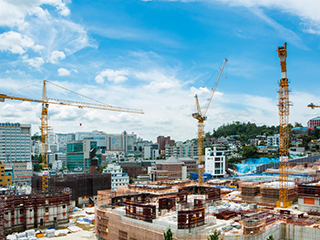

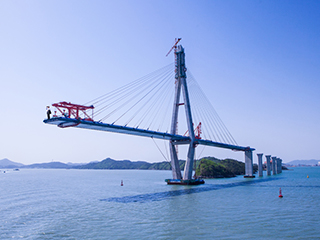

GFRP（Glass Fiber Reinforced Polymer）補強筋は、Steelで製造された鉄筋に比べて強度（3倍）、低重量（1/9）、耐腐食性、低メンテナンスコスト、ライフサイクル（80年以上）のコスト削減などのメリットを持っており。コンクリート構造物の老朽化防止、寿命の延長などが可能となり、2000年代から先進国で土木、建築、橋梁、トンネル、道路、鉄道、風力や海洋構造物工事などで活発に使われている新素材製品です。

ガラス繊維補強筋（GFRP Rebarと金属（Fe）鉄筋との比較）

金属鉄（Fe素材）D13mm	ガラス繊維補強筋（GFRP Rebar）D10mm
錆や腐食が発生して塩分の影響を受けやすい	耐食性、耐薬品性に優れ
引張強度が低い	引張強度が鉄の約3倍以上の強さ
単位当たりの重量が重（995g / m）	重量が軽（150g / m、鉄の約15％）
建設費高（トレーラー輸送など）	建築コストの削減（11tトラック輸送、作業能率の向上）
鉄筋価格の変動と上昇可能	鉄筋比25％以上の価格安（鉄筋相場基づい流動）
熱伝導体新築と膨張（熱伝導率46W / m℃）建物火災時の二階に熱伝達の損傷をズーム	熱伝導性がない不導体（熱伝導率0.35W / m℃）断熱特性に熱の伝達がない安全
振動を伝達して、地震に弱い	衝撃吸収に地震に強く、層間騒音低減

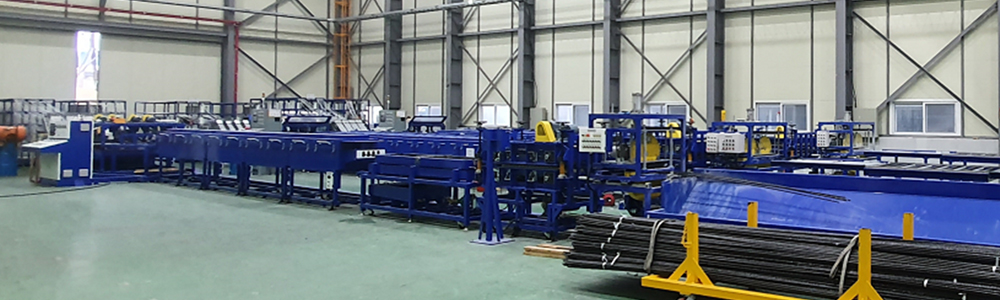

ガラス繊維補強筋GFRP G-Barの生産ライン

G-Barの生産ライン

G-Bar製品の特徴

製品仕様外径7mm〜32mm製品の生産が可能（特殊仕様は協議）
適用技術Pultrusion生産方式の特許技術を適用製品
材料特性ガラス繊維複合材料を使用して、鉄筋よりも高強度低重量製品
製品の特性腐食がなく、引張強度が高く、建築物の品質と寿命の延長
適用分野土木、建築、海洋構造物、道路、鉄道、橋梁やトンネル工事など

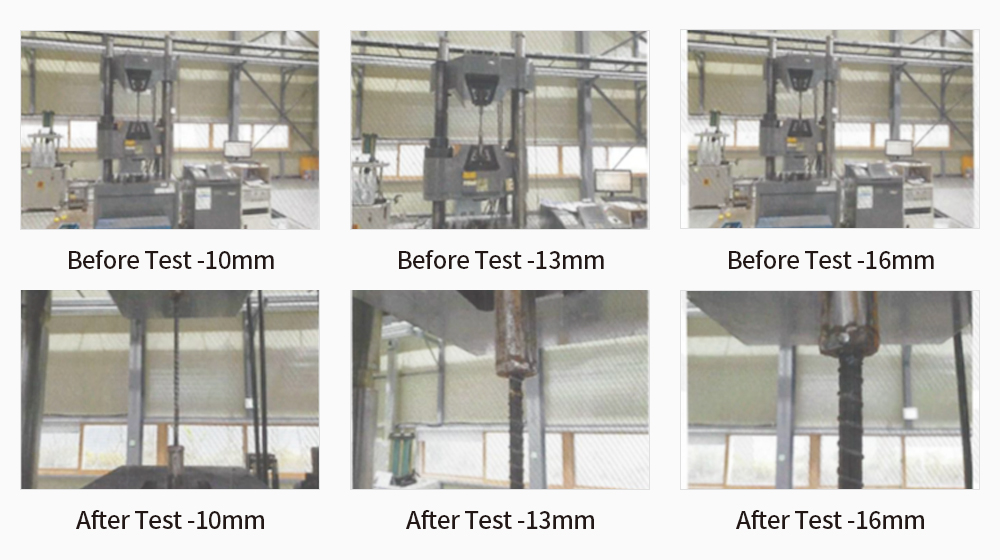

G-BarのMechanical Properties（力学的特性）

区分	単位	G10	G13	G16
複合材料	ガラス長繊維+不飽和ポリエステル樹脂

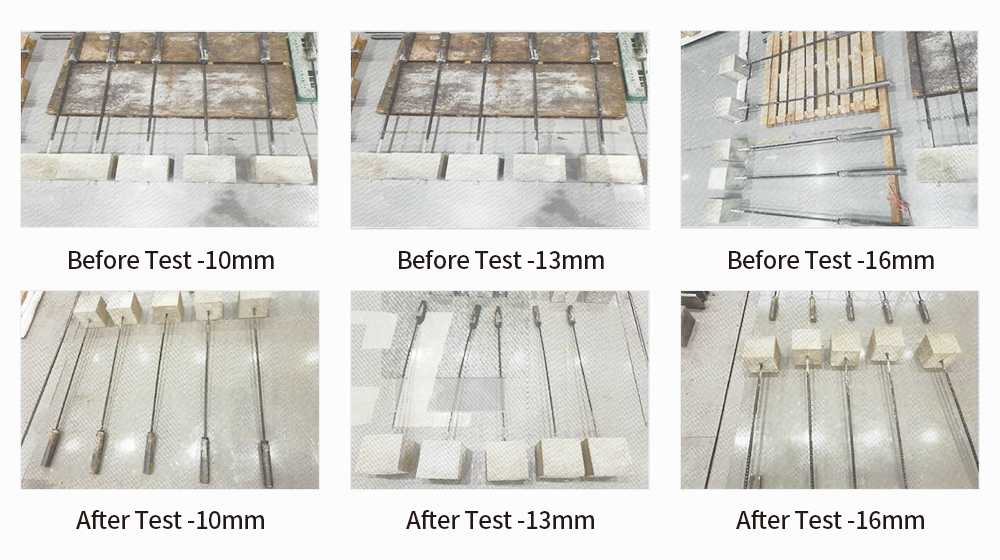

引張強さ	MPa	800〜1,300
引張剛性	GPa	49	50	49
引張最大荷重	kN	88	151	245

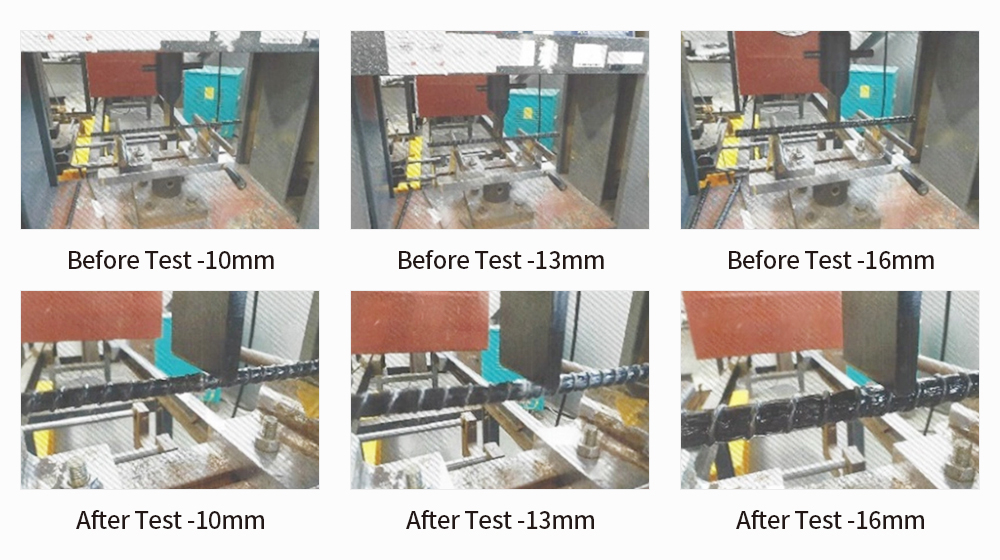

曲げ強度	MPa	912	791	645
曲げ剛性	GPa	41	44	29
重量	g / m	150	250	400
熱膨張係数	xE-6 /℃	6.95
繊維体積率	％	60.7
気孔率	％	0.8
繊維密度	g /cm³	2.54
樹脂密度	g /cm³	1.2
曲げ最大荷重	N	871.2	2481	4176.2
