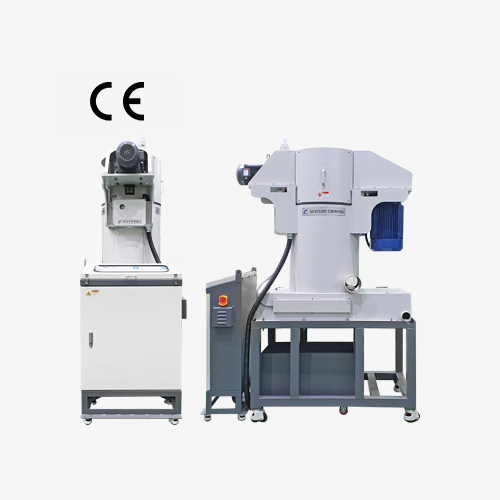

遠心分離機（CE認証）
- 下部排水構造（国内特許出願）を有する手動式モデルと高速と強力遠心分離機構が適用された自動巻きモデル、納屋環境の改善に役立つ高額モデルでは、24時間連続稼動が可能なデュアル式モデルで構成されています。
- ユーザーの便利を図るため、汚泥通内部の青精液を下部に排水させ、汚泥通重量軽減と着脱を非常に容易にし、汚泥クリーニング時間の削減を通じて、お客様の生産性向上に役立つ次世代遠心分離機です。
- 高速と強力遠心分離機構を基に高粘度油分離にも適用可能であり、既存の高価な遠心分離機でも可能だった砥石粉、カーボン、ガラス粉、クォーツ、セラミックなどの微細スラッジ処理に容易です。
- 手動式モデルに下部排水構造を適用して、切削油、潤滑油などの各種庁精液を貯蔵タンクに循環させることができ、工程数の再利用の観点から、既存の自動機器と同等の効果を持つことができます。

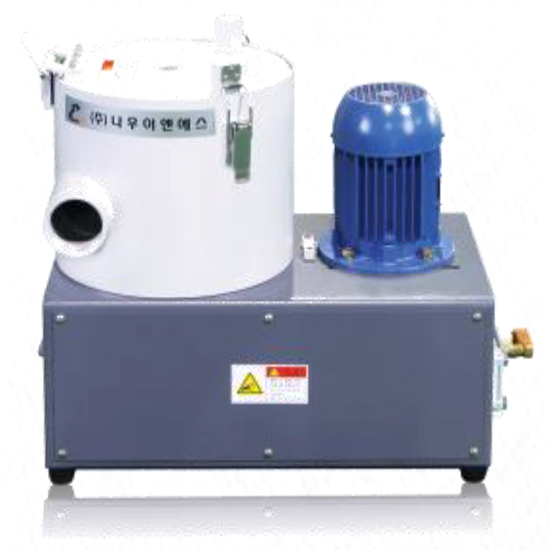

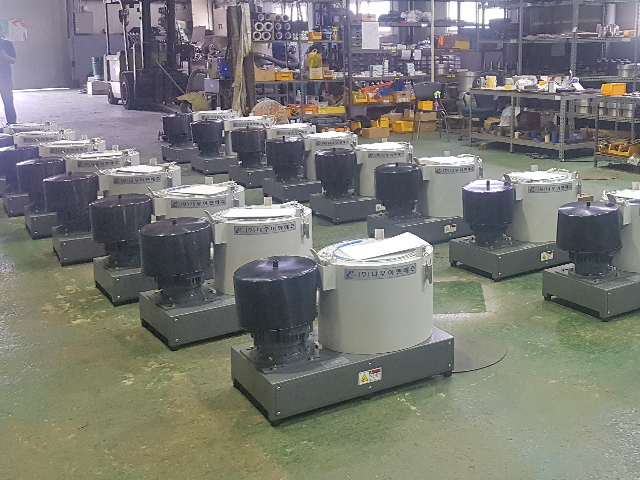

- 手動式モデル

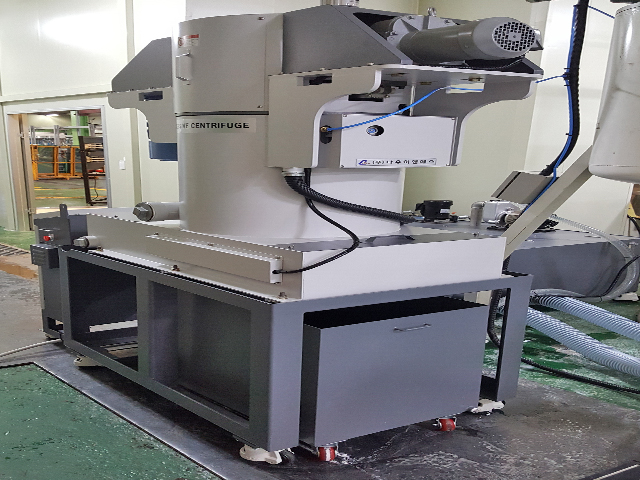

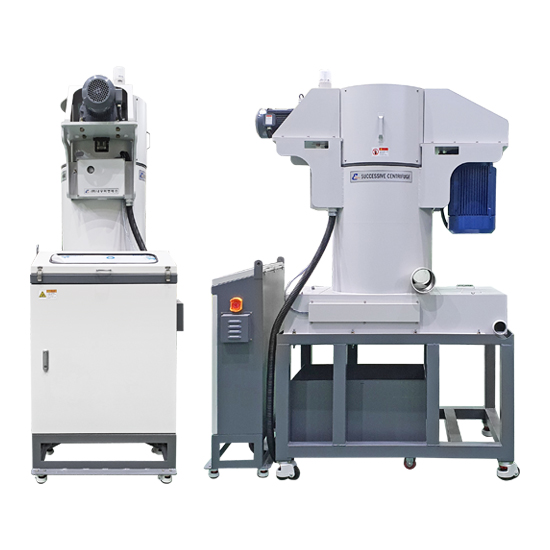

- 自動巻きモデル
- 高額モデル
- デュアル式モデル

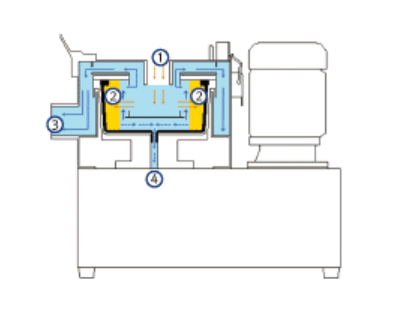

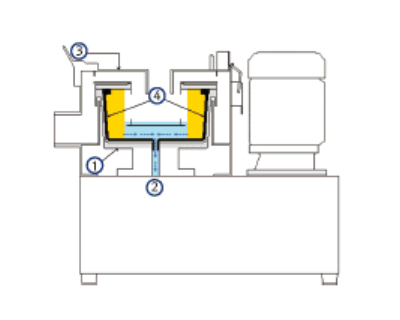

手動工程（Manual type processing flow）動作原理
手動ろ過工程
- 01汚染液供給（インレット）
- 02スラッジ分離と堆積（ゴムバケット内壁）
- 03青っ吐出（吐出口）
- 04残存青精液排出（排出口）
加工機械から供給される汚染液がインレットを介して清浄装置である遠心分離機に供給されると、回転体の遠心力によって汚染液は青精液と汚泥に分離され、このように分離された汚泥は、ゴムバケット内壁に堆積されてスラッジが分離された青精液は吐出口を介して加工液供給装置に循環される形で工程が行われます。
手動スラッジ排出工程
- 01回転体の停止（ローター）
- 02残存青精液排出（排出口）
- 03遠心分離機カバーオープン（カバー）
- 04スラッジ自動分離と洗浄（ゴムバケット）
スラッジ除去のために遠心分離器を停止させると、回転体が停止しつつ、吐出できなかったことがリットルの残存庁精液は、特許技術として認められた下部排出口を介して排出され排出が完了すると、遠心分離器のカバーを開き、汚泥通ゴムバケットを分離して掃除をする形で工程が行われます。

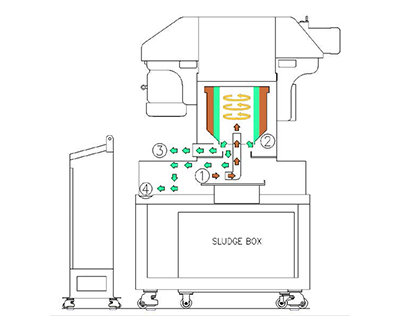

自動工程（Auotomatic type processing flow）動作原理
自動ろ過工程
- 01汚染液供給（インレット）
- 02スラッジ分離と堆積（ローター）
- 03青っ排出（排出口）
- 04残存青精液排出（排出口）
操作盤を介して遠心分離時間とスラッジ洗浄時間設定後、デバイスを動作させると加工機械から公金される汚染液は、インレットを介して遠心分離器に供給され、回転体の遠心力によって汚染液は青精液と汚泥に分離がされます。このように分離された汚泥は、回転体の内壁に堆積され、スラッジが分離された青精液は排出口を介して加工機械で再供給され、遠心分離器の停止時に残存することになる青精液は下部排出口を介して排出され、貯蔵タンクまたは加工機械で再供給される形で工程が行われます。

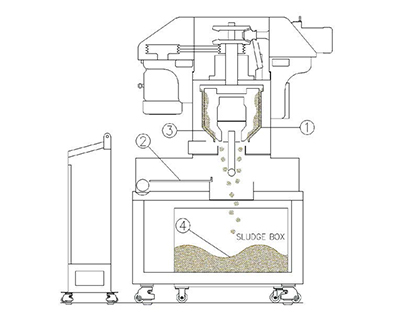

自動スラッジ排出工程
- 01回転体の停止（ローター）
- 02遠心分離機カバーオープン（カバー）
- 03汚泥清掃（スクレイパー）
- 04汚泥保管（スラッジボックス）
操作盤を介して設定された遠心分離時間に到達すると、自動的にクリーニング動作モードへの切り替えされ、このとき回転体は停止します。回転体停止後、装置の下部に位置するカバーが自動的に開かれると、スクレイパーが時計回り/反方向に回転し、回転体の内壁に堆積した汚泥を汚泥ボックスに掻き出す形態でスラッジ排出工程が行われます。
主な特徴
- 下部排水構造を通じたユーザーの便利を最大化遠心
- 遠心処理後汚泥通の残存庁精液を下方に排水させ、汚泥通重量軽減と着脱が容易
- 流線形のフレーム構造を通じた渦 - 振動最小化
- 流線形のフレーム構造を通じた渦 - 振動発生抑制、同じ処理能力比製品サイズと設置面積を最小限に抑える
- 高速と強力遠心分離機構による微粒子濾過性能を最大化
- 砥石粉、カーボン、レンズと携帯電話の液晶、ガラス、アルミニウム、ステンレス、シリコンスラッジなどの微粒子濾過に容易
- 研削工程用機械装置の寿命の延長と製品品質の向上を最大化
- 微粒子濾過性能の向上により、高価なダイヤモンド砥石の交換サイクルの延長や不純物による表面の損傷を最小化し、製品不良率の減少と品質の向上に効果的
- 既存のフィルターで必要とされる高価な消耗品が不要
- 磁気セパレーター、ペーパーフィルター、フィルタープレスなどの装置で必要とされる高度の消耗品の交換が不要で、ユーザーのメンテナンスコストを削減に容易
- 特別な目的の高価な化学添加物は分離されず、液の消費量が少なく、劣化防止に優れ
- 水溶性液の液相温度を下げると腐敗防止に効果的
- 国内特許出願した下部排水構造を通じたユーザーの便利増大

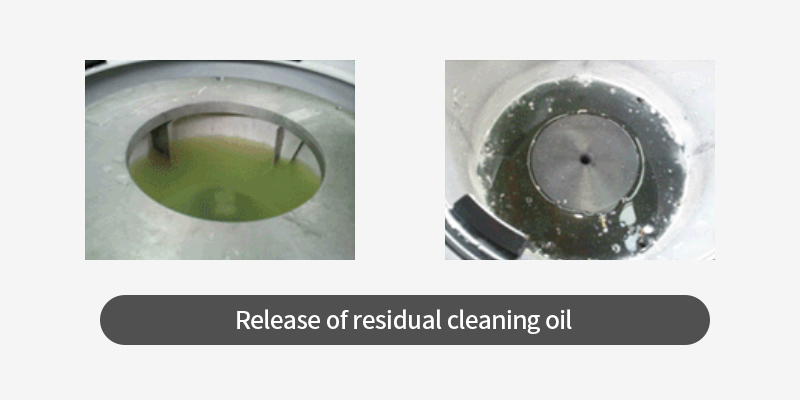

下部排水例示

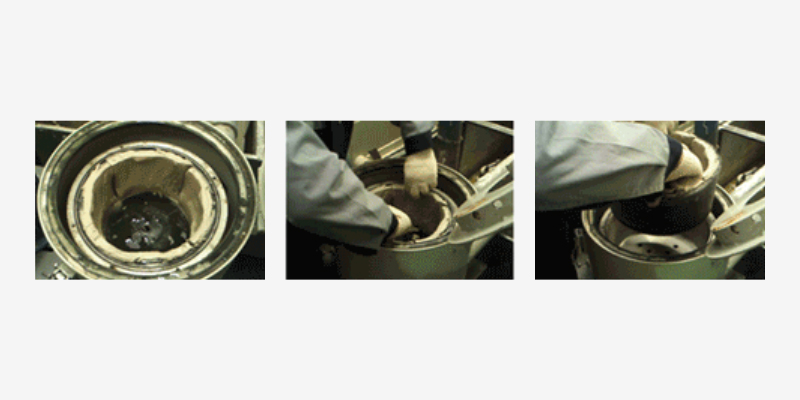

汚泥通簡単脱着
- 国内特許出願した渦 - 振動最小化構造を通じた汚泥不均一堆積を防ぐ

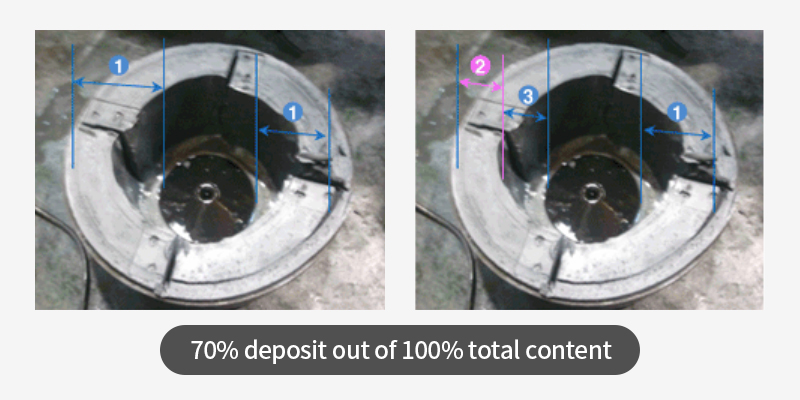

汚泥不均一堆積を防ぐ例示

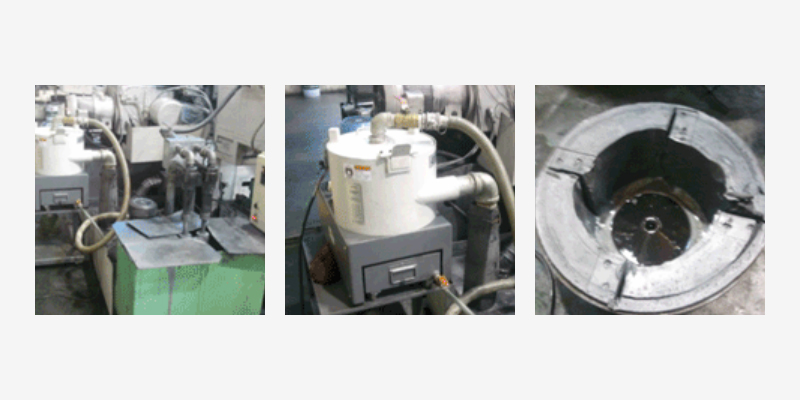

センターレス研磨機に適用例
適用分野
- 加工液の清浄と切削チップの分離を要求する各種工作機械
- ホーニング、触れる、スーパーフィニッシング、超音波、放電加工、電解研磨、精密研磨、ギア研磨、ヘトダ、専用と洗浄類
- 微細粒子類の分離を必要とする各種加工機械
- インゴット/ウエハシリコン、液晶、レンズ、プリズム、ガラス加工、ジャルサク、砥石、カーボン、アルミニウム、ステンレス粉分離
- 各種潤滑油と作動油のろ過清浄を通じた溶液の再利用
- 切削油、新鮮液、潤滑油、作動油、切断溶液（カット有）、熱処理液、研磨液、洗浄水、亜鉛、鉄、リン酸塩処理することができ、バレル研磨液、洗濯、洗車、食料品廃水、生物学的廃水処理汚泥
- 塗装ブース、泥、砂、その他の沈殿固形物の分解が必要な1次排水処理装置
- 畜産廃水処理などの固液分離気流

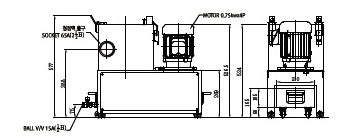

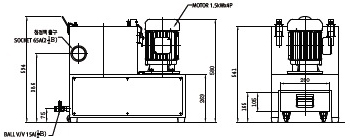

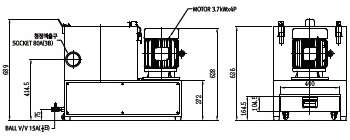

製品仕様
| モデル |
最大流量（ℓ/ min） |
回転体の内容積（ℓ） |
濾過性能（㎛） |
回転数（RPM） |
駆動モータ（kW） |
設置面積（W * D * H） |
重量（kg） |
| 50Hz |
60Hz |
| 手動モデル |
SCM-H50 |
50 |
4 |
10 |
2,500 |
3000 |
0.75 |
355 * 620 * 590 |
60 |
| SCM-H80 |
80 |
7 |
10 |
2,500 |
3000 |
1.5 |
380 * 650 * 581 |
80 |
| SCM-H150 |
150 |
10 |
10 |
2,100 |
2,500 |
3.7 |
500 * 800 * 676 |
150 |
※上記仕様は製品の性能向上のため変更することがあります。濾過性能は実験値で液の粘度、粒子の比重に応じて異なります。

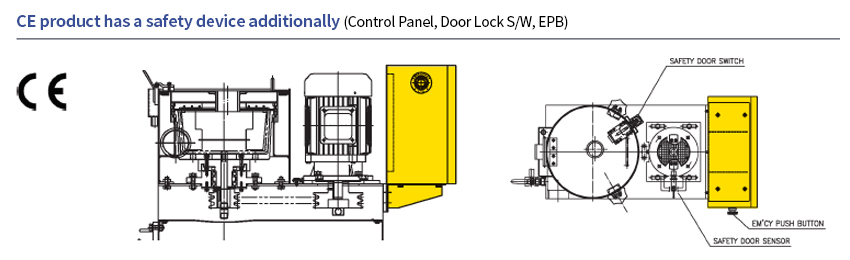

CE認証

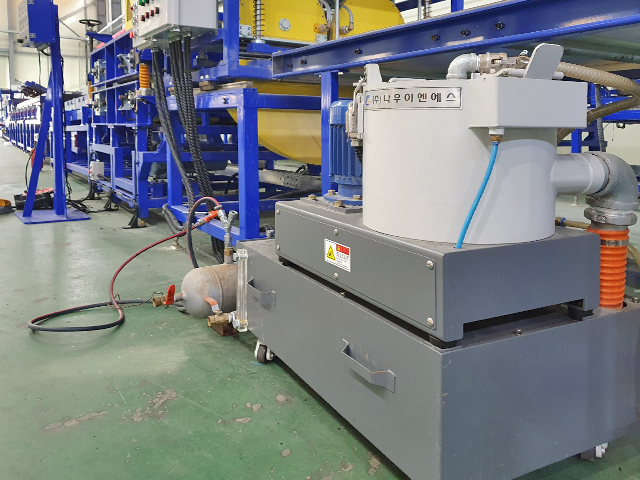

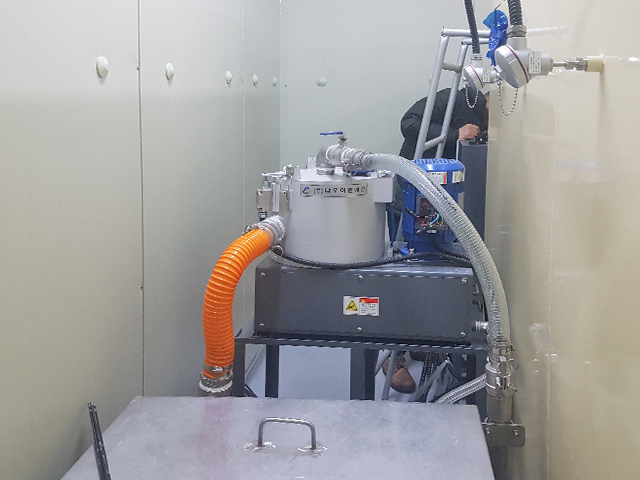

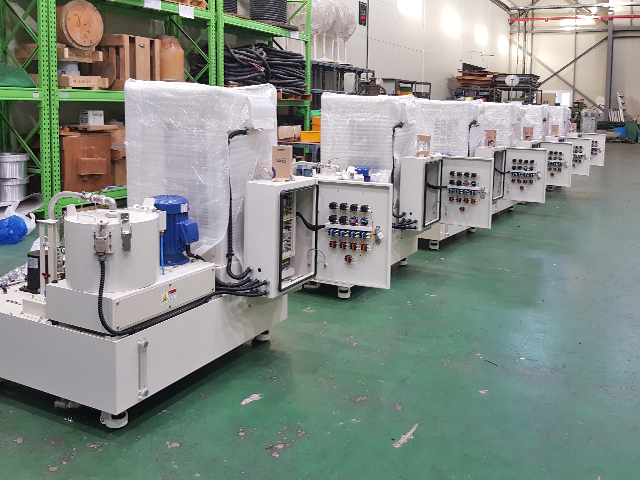

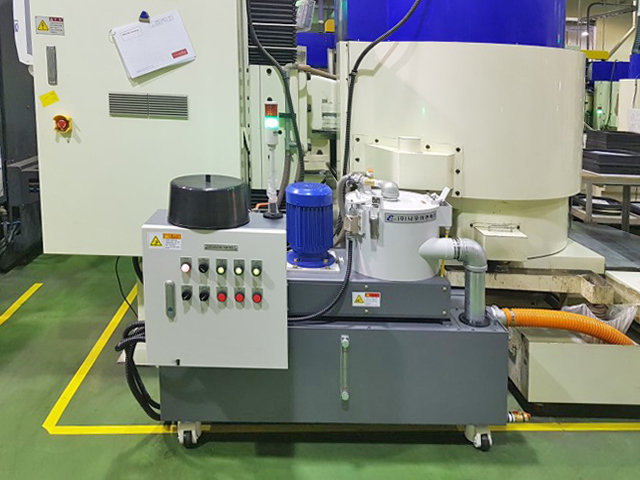

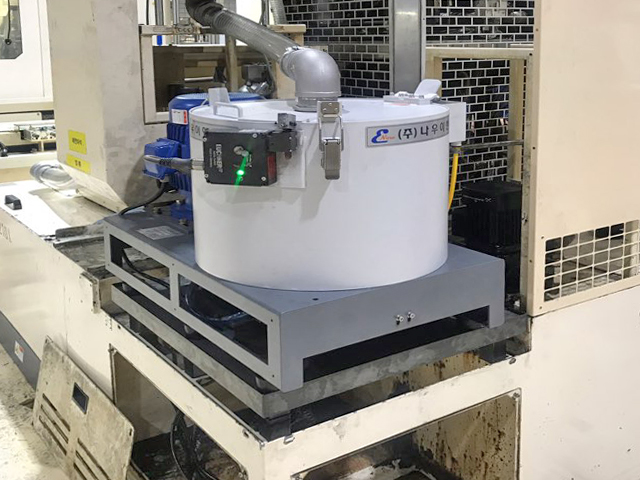

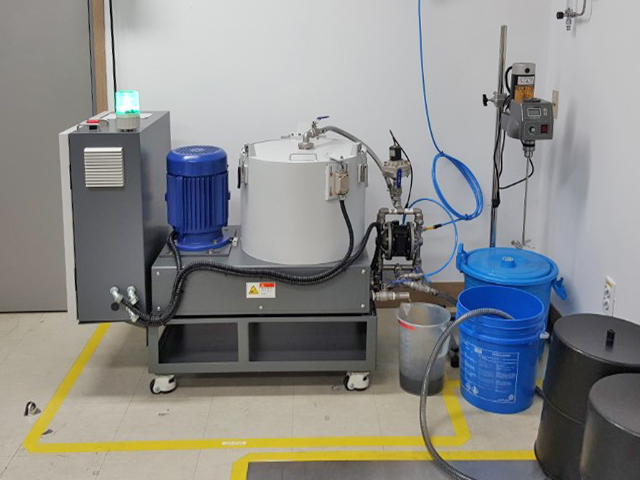

手動モデルのインストール事例

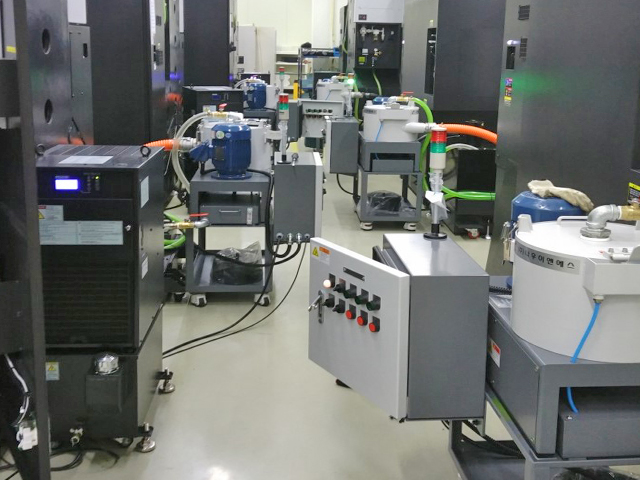

サムスン（ベトナム工場）半導体加工
サムスン（ベトナム工場）半導体加工
真鍮加工
セラミック加工
研磨機加工
自動車ギア研磨加工
クォーツ加工
レジン、ガラス繊維粉塵

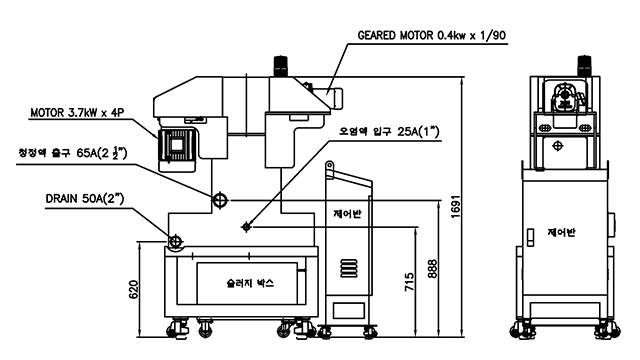

SCA-R70
-
| モデル |
最大流量（ℓ/ min） |
回転体の内容積（ℓ） |
濾過性能（㎛） |
回転数（RPM） |
駆動モータ（kW） |
設置面積（W * D * H） |
重量（kg） |
| 50Hz |
60Hz |
| SCA-R70 |
70 |
10 |
10 |
1,800 |
2,200 |
3.7 |
630 * 1000 * 1830 |
700 |
SCA-R150
-
| モデル |
最大流量（ℓ/ min） |
回転体の内容積（ℓ） |
濾過性能（㎛） |
回転数（RPM） |
駆動モータ（kW） |
設置面積（W * D * H） |
重量（kg） |
| 50Hz |
60Hz |
| SCA-R150 |
150 |
15 |
10 |
1,800 |
2,200 |
5.5 |
730 * 1200 * 2040 |
800 |

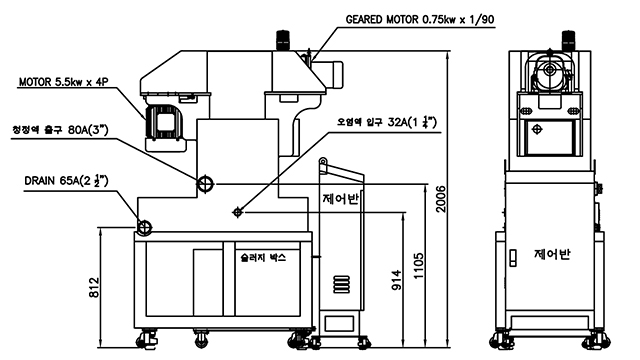

SCA-R300
-
| モデル |
最大流量（ℓ/ min） |
回転体の内容積（ℓ） |
濾過性能（㎛） |
回転数（RPM） |
駆動モータ（kW） |
設置面積（W * D * H） |
重量（kg） |
| 50Hz |
60Hz |
| SCA-R300 |
300 |
25 |
10 |
1,800 |
2,200 |
7.5 |
800 * 1250 * 2140 |
1,000 |

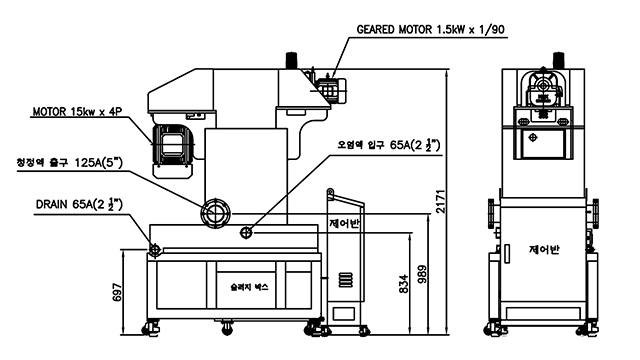

SCA-R500
-
| モデル |
最大流量（ℓ/ min） |
回転体の内容積（ℓ） |
濾過性能（㎛） |
回転数（RPM） |
駆動モータ（kW） |
設置面積（W * D * H） |
重量（kg） |
| 50Hz |
60Hz |
| SCA-R500 |
500 |
40 |
10 |
1,800 |
2,200 |
15 |
885 * 1420 * 2300 |
1,200 |
製品仕様
| モデル |
最大流量（ℓ/ min） |
回転体の内容積（ℓ） |
濾過性能（㎛） |
回転数（RPM） |
駆動モータ（kW） |
設置面積（W * D * H） |
重量（kg） |
| 50Hz |
60Hz |
| 自動モデル |
SCA-R70 |
70 |
10 |
10 |
1,800 |
2,200 |
3.7 |
630 * 100 * 1830 |
700 |
| SCA-R150 |
150 |
15 |
10 |
1,800 |
2,200 |
5.5 |
730 * 1200 * 2040 |
800 |
| SCA-R300 |
300 |
25 |
10 |
1,800 |
2,200 |
7.5 |
800 * 1250 * 2140 |
1,000 |
| SCA-R500 |
500 |
40 |
10 |
1,800 |
2,200 |
15 |
885 * 1420 * 2300 |
1,200 |
※上記仕様は製品の性能向上のため変更することがあります。濾過性能は実験値で液の粘度、粒子の比重に応じて異なります。

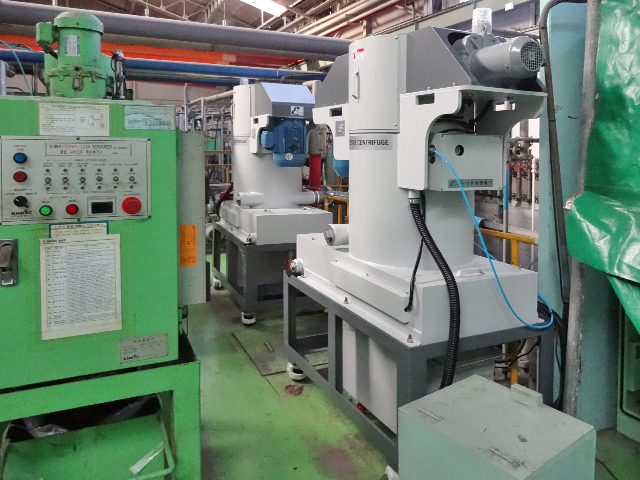

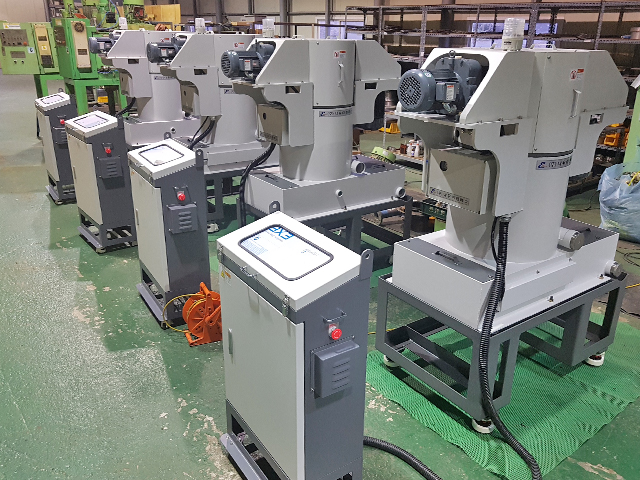

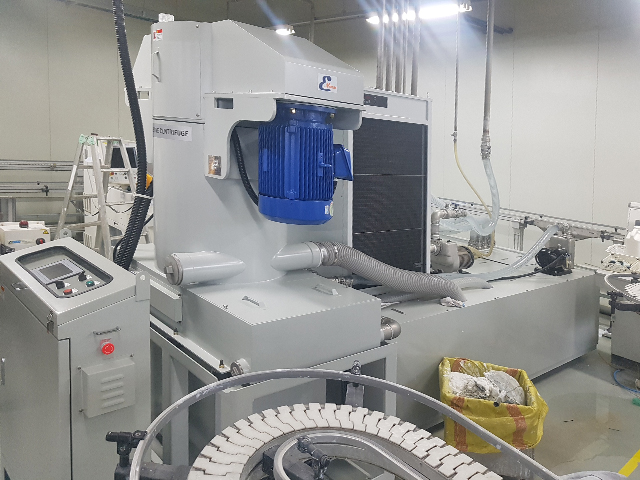

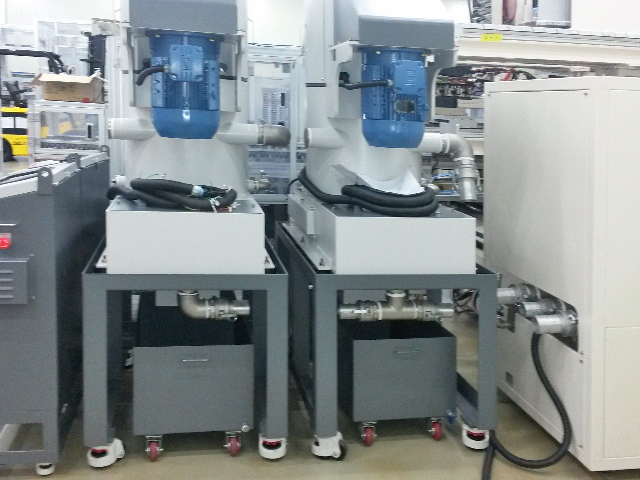

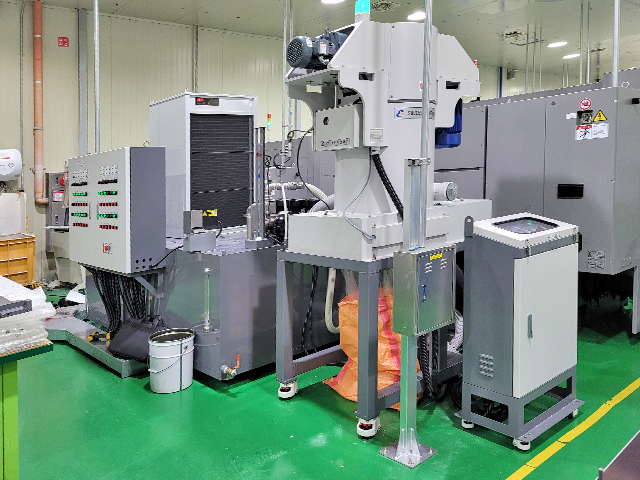

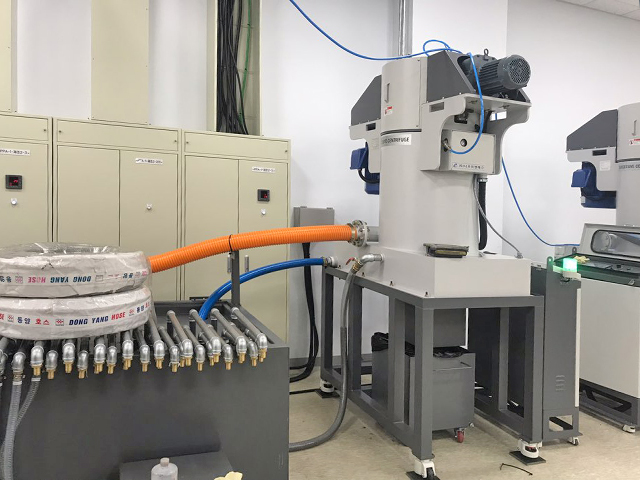

自動モデルインストール事例
MCT、研磨機加工
光学レンズ加工

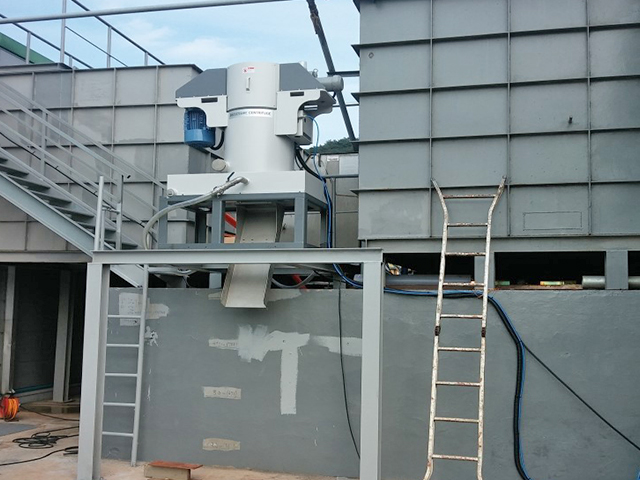

水産沈殿物
シリコン加工
ガラス製品の加工
ガラス製品の加工（中国企業）

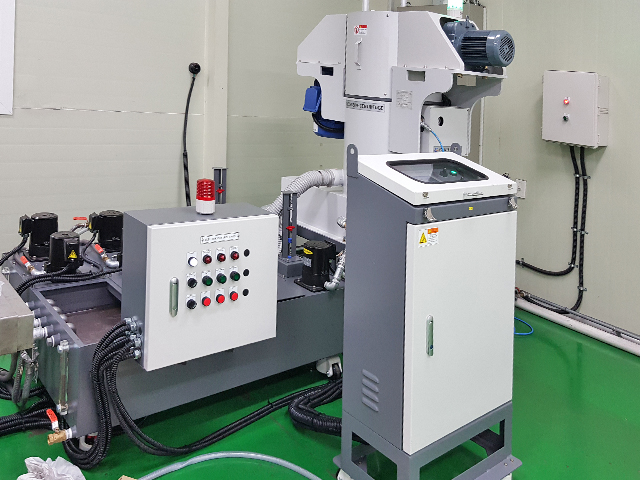

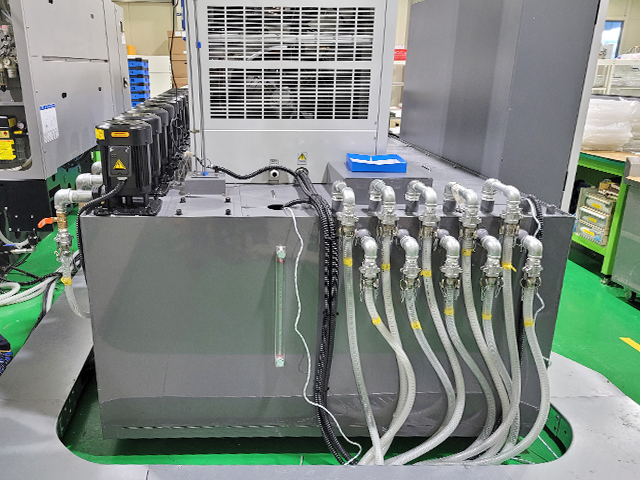

セラミック加工タンクシステム
セラミック加工タンクシステム
SCA-R500
-
| モデル |
最大流量（ℓ/ min） |
回転体の内容積（ℓ） |
濾過性能（㎛） |
回転数（RPM） |
駆動モータ（kW） |
設置面積（W * D * H） |
重量（kg） |
| 50Hz |
60Hz |
| SCA-R500 |
500 |
40 |
9 |
1,800 |
2,200 |
11 |
1,004 * 1,740 * 2,400 |
1000 |
製品仕様
| モデル |
最大流量（ℓ/ min） |
回転体の内容積（ℓ） |
濾過性能（㎛） |
回転数（RPM） |
駆動モータ（kW） |
設置面積（W * D * H） |
重量（kg） |
| 50Hz |
60Hz |
| 高額モデル |
SCA-R500 |
500 |
40 |
9 |
1,800 |
2,200 |
11 |
1,004 * 1,740 * 2,400 |
1000 |
※上記仕様は製品の性能向上のため変更することがあります。濾過性能は実験値で液の粘度、粒子の比重に応じて異なります。

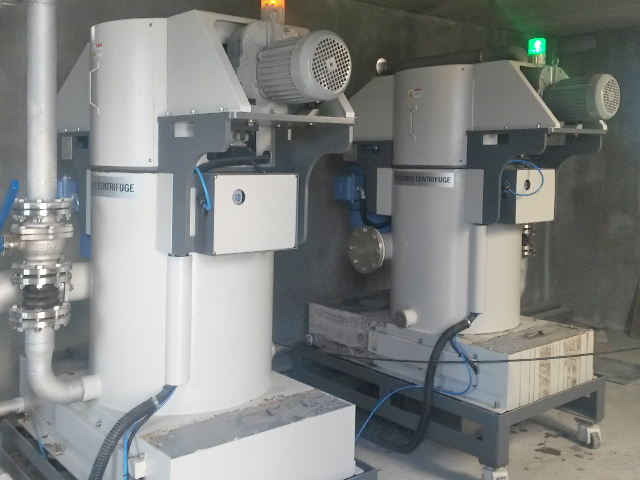

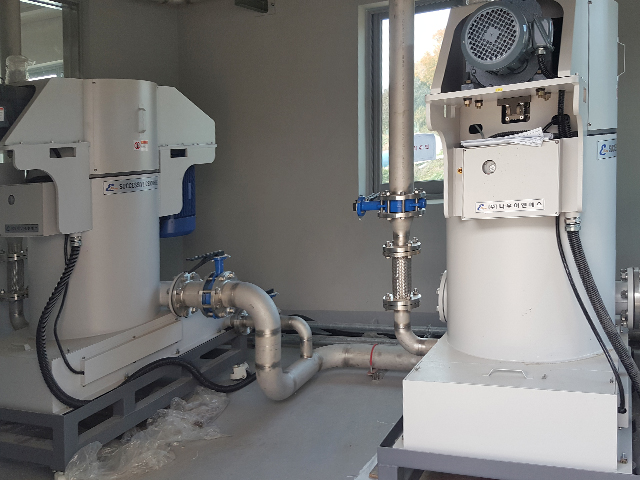

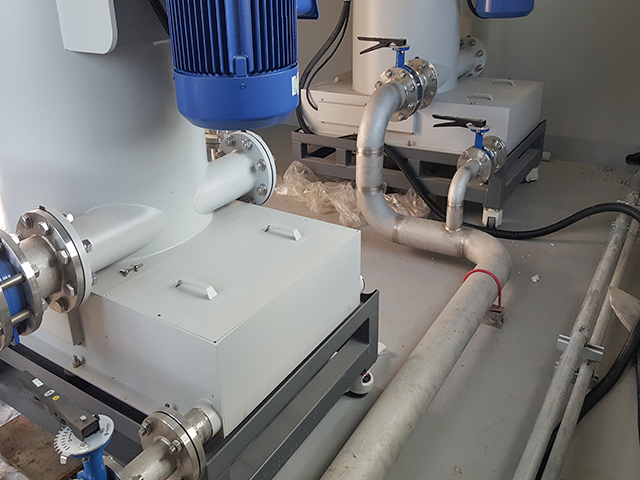

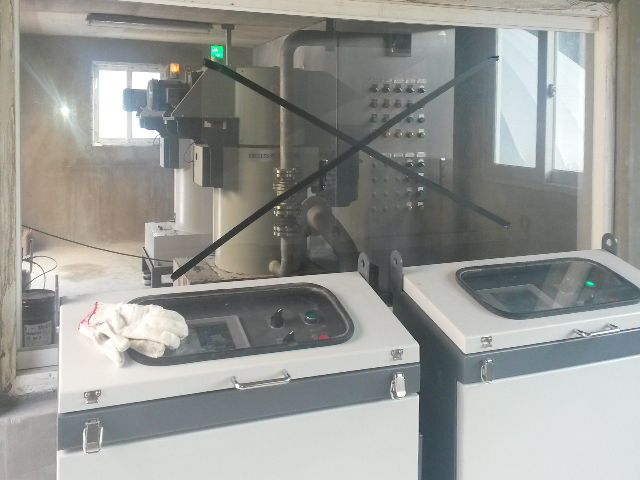

高額モデルのインストール事例
高額式モデル
- 畜産糞尿処理専用
- 農業機械の登録自宅登録モデルとして、政府の融資支援金でも購入可能です。
- 農業機械の登録集商品コード：2100047673385

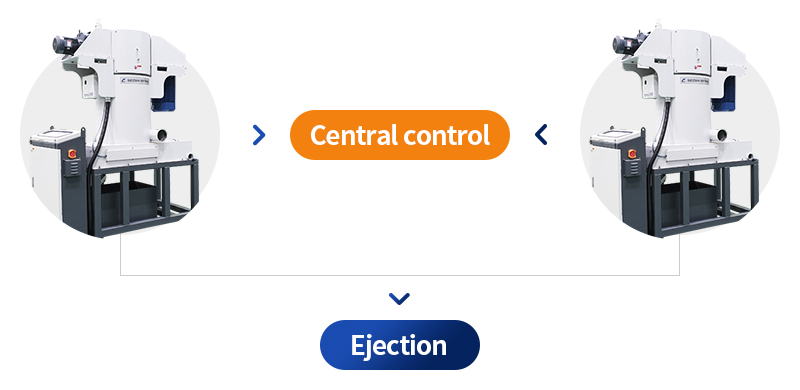

デュアル式モデル
- 1無人自動化システム
- 224時間フル稼働システム（遠心分離機のダウンタイムを最小限に抑え、作業性を最大化）
- 3コントロールパネルを使用して2台の遠心分離機の制御が可能
- 4低コスト、高効率システム
- 5ディテールした制御システムにより、さまざまな種類のスラッジ分離可能
- 6分離時1台の個別の遠心分離機の制御が可能
製品仕様
| モデル |
最大流量（ℓ/ min） |
回転体の内容積（ℓ） |
濾過性能（㎛） |
設置面積（W * D * H） |
重量（kg） |
| デュアル式モデル |
SCA-R70 |
140 |
10 * 2 |
10 |
1,340 * 2,600 * 4,800 |
1,400 |
| SCA-R150 |
300 |
15 * 2 |
10 |
1,900 * 3,120 * 5,300 |
1,600 |
| SCA-R300 |
600 |
25 * 2 |
10 |
2080 * 3,250 ** 5,560 |
2,000 |
| SCA-R500 |
1000 |
40 * 2 |
10 |
2300 * 3700 * 6000 |
2400 |
※上記仕様は製品の性能向上のため変更することがあります。濾過性能は実験値で液の粘度、粒子の比重に応じて異なります。

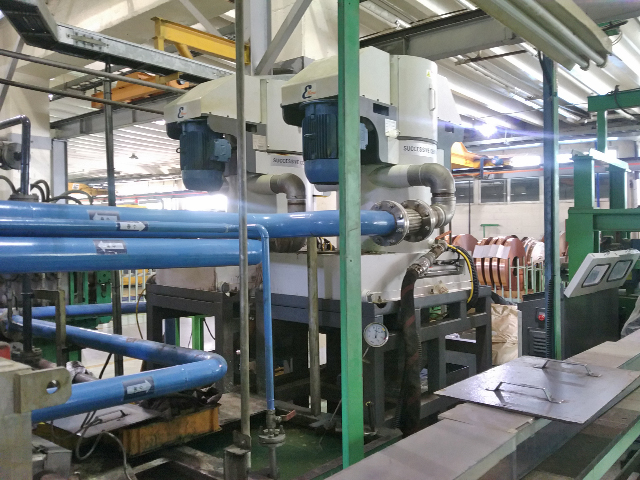

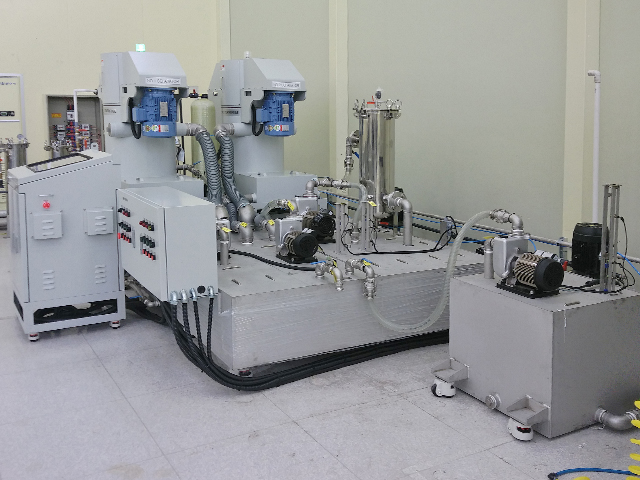

デュアル式モデルのインストール事例
