유리섬유보강근,탄소섬유보강근 (GFRP/CFRP Rebar)

부식이 없고 고강도 저중량으로 건축물 및 구조물의 수명 연장과 품질 및 생산성 향상이 가능한 유리(탄소)섬유 소재의 성형기술과 엔지니어링 기술의 조합으로 생산되는 차세대 건축 소재

유리섬유보강근(GFRP REBAR) 제품

GFRP(Glass Fiber Reinforced Polymer) 보강근은 Steel로 제조된 철근에 비해 강도(3배), 저중량(1/9), 내부식성, 저렴한 유지관리 비용, 라이프사이클(80년 이상) 비용 감소 등의 장점을 지니고 있으며. 콘크리트 구조물의 노후화 방지, 수명 연장 등이 가능해져서 2000년대부터 선진국에서 토목,건축, 교량, 터널, 도로, 철도, 풍력 및 해양구조물 공사 등에서 활발히 사용되고 있는 신소재 제품입니다.

유리섬유 보강근(GFRP Rebar과 금속(Fe) 철근과의 비교)

금속 철근(Fe소재) D13mm	유리섬유 보강근 (GFRP Rebar) D10mm
녹과 부식이 발생하고 염분에 취약	내식성, 내화학성이 뛰어남
인장강도가 낮음	인장강도가 철근의 약 3배 이상 강함
단위당 중량이 무거움(995g/m)	중량이 가벼움 (150g/m, 철근의 약 15%)
건축비용 높음 (트레일러 운송 등)	건축비용 절감 (11t 트럭 운송, 작업능률향상)
철근 가격 변동 및 상승 가능	철근 대비 25%이상 가격 저렴함 (철근 시세 따라 유동)
열전도체로 신축과 팽창(열전도율 46W/m℃) 건물화재시 윗층으로 열 전달 손상을 줌	열전도성이 없는 부도체(열전도율 0.35W/m℃) 단열특성으로 열의 전달이 없어 안전함
진동을 전달하여 지진에 약함	충격 흡수로 지진에 강하고 층간 소음 저감

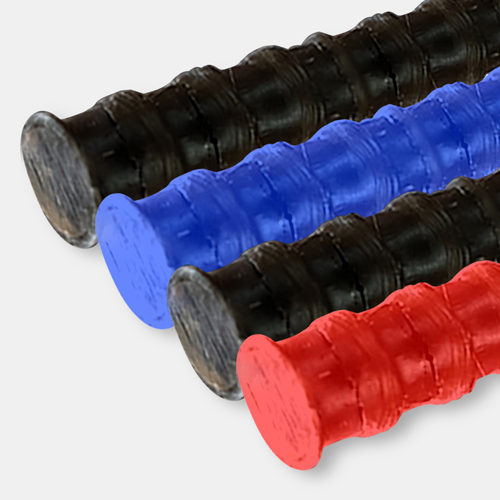

유리섬유보강근 GFRP REBAR

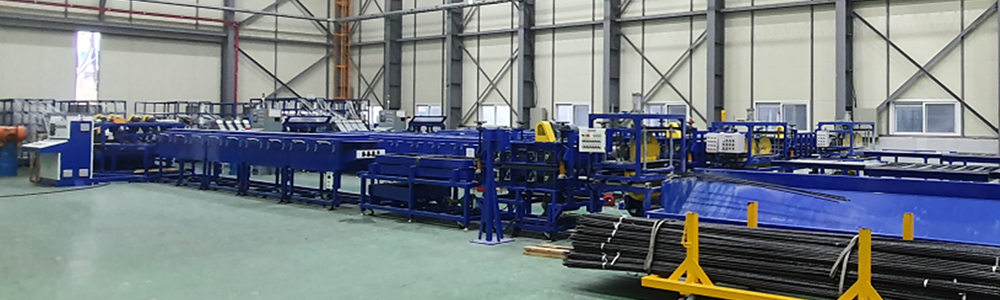

유리섬유보강근 GFRP REBAR 생산라인

유리섬유보강근 GFRP REBAR 특장점

제품 규격외경 7mm ~ 32mm 제품 생산 가능 (특수 사양은 협의)
적용 기술Pultrusion 생산 방식의 특허 기술 적용 제품
재료 특성유리섬유 복합재료를 사용하여 철근보다 고강도 저중량 제품
제품 특성부식이 없고 인장강도가 높아서 건축물 품질 및 수명 연장

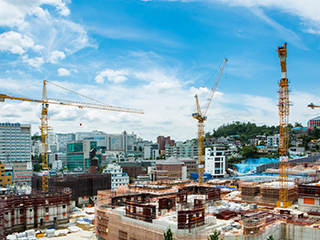

적용 분야토목, 건축, 해양구조물, 도로, 철도, 교량 및 터널공사 등

유리섬유보강근 GFRP REBAR 의 역학적 특성

구분	단위	G10	G13	G16
복합재료	유리 장섬유 + 불포화 폴리에스테르 수지

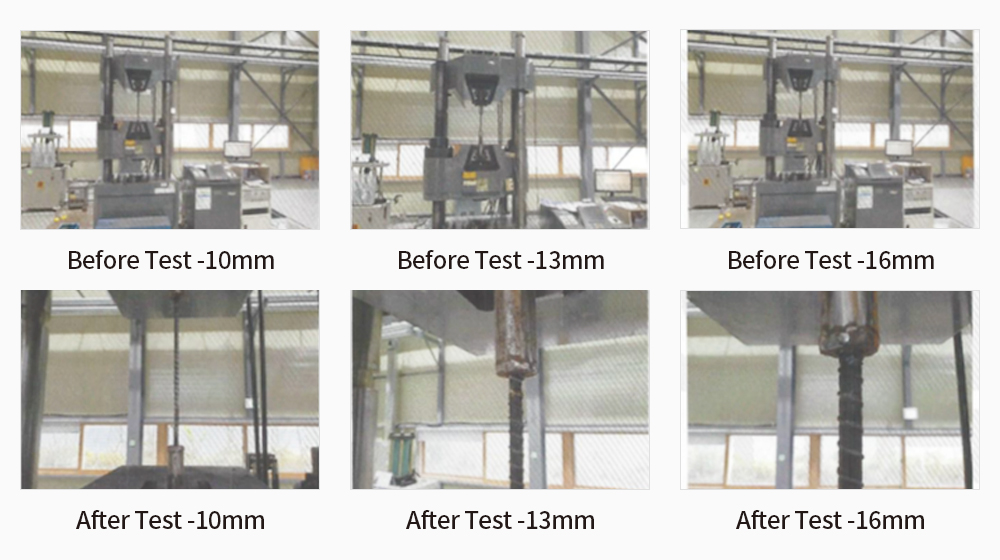

인장강도	MPa	800 ~ 1,300
인장 강성	GPa	49	50	49
인장 최대하중	kN	88	151	245

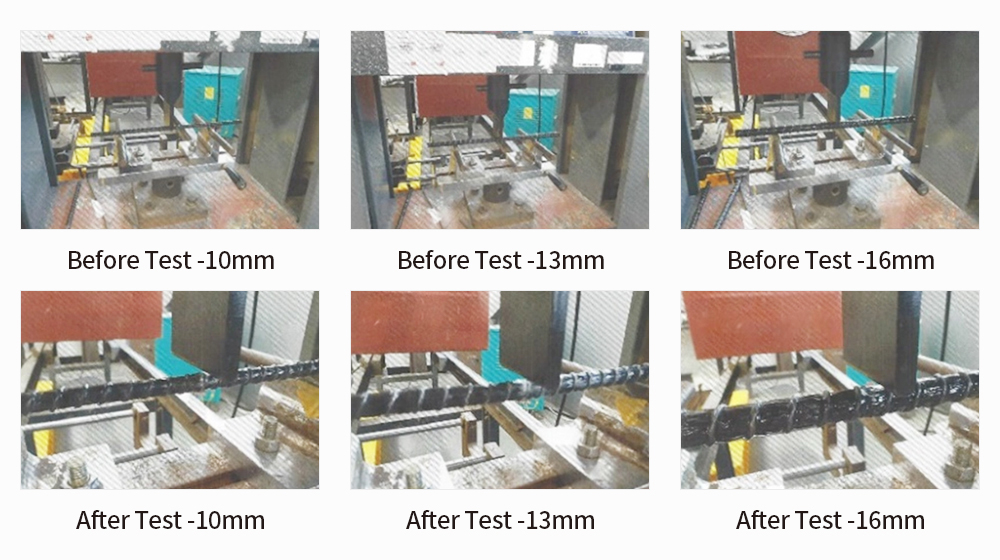

굴곡 강도	MPa	912	791	645
굴곡 강성	GPa	41	44	29
무게	g/m	150	250	400
열팽창 계수	xE-6/℃	6.95
섬유 체적률	%	60.7
기공률	%	0.8
섬유 밀도	g/cm³	2.54
수지 밀도	g/cm³	1.2
굴곡 최대하중	N	871.2	2481	4176.2
