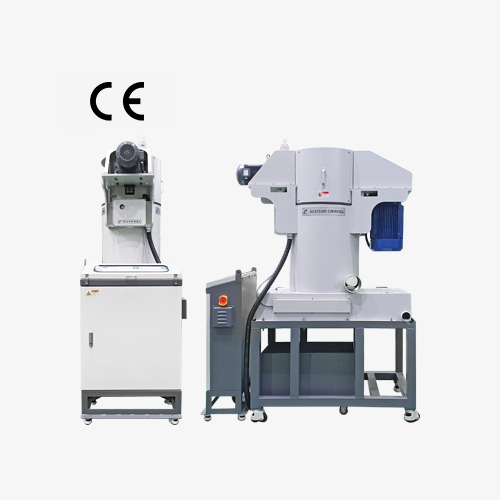

원심분리기 (CE인증)
- 하부배수구조(국내특허출원)를 갖는 수동식 모델과 고속 및 강력 원심분리 메커니즘이 적용된 자동식 모델, 축사 환경 개선에 도움을 주는 고액모델, 24시간 연속 가동이 가능한 듀얼식 모델로 구성되어 있습니다.
- 사용자의 편익 도모를 위해 슬러지 통 내부의 청정액을 하부로 배수시켜 슬러지 통 무게 경감과 탈부착을 매우 용이하게 하였으며, 슬러지 클리닝 시간 감축을 통해 고객 생산성 향상에 도움을 주는 차세대 원심분리기 입니다.
- 고속 및 강력 원심분리 메커니즘을 토대로 고점도 기름 분리에도 적용 가능하며 기존 고가의 원심분리기에서나 가능했던 숫돌가루, 카본, 유리가루, 쿼츠, 세라믹 등의 미세 슬러지 처리에 용이합니다.
- 수동식 모델에 하부배수구조를 적용하여, 절삭유, 윤활유 등의 각종 청정액을 저장탱크로 순환시킬 수 있어 공정수 재이용 측면에서 기존 자동 장비들과 동등한 효과를 가질 수 있습니다.

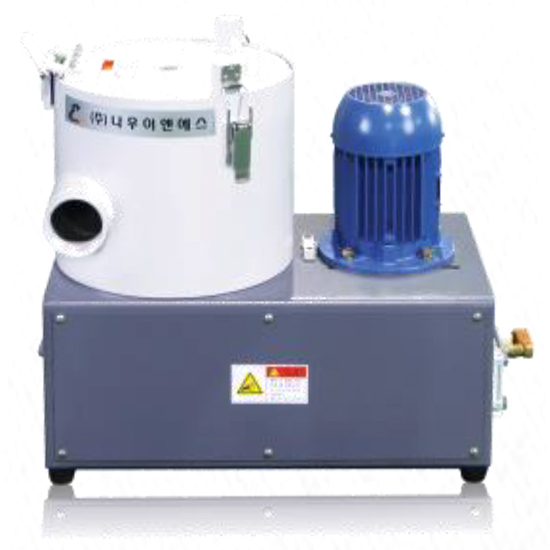

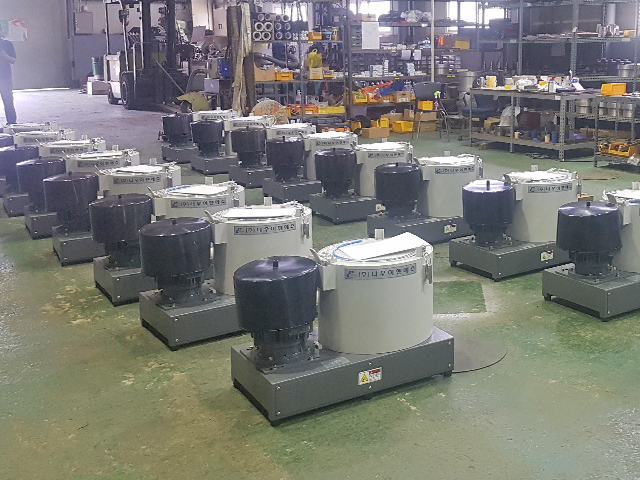

- 수동식 모델

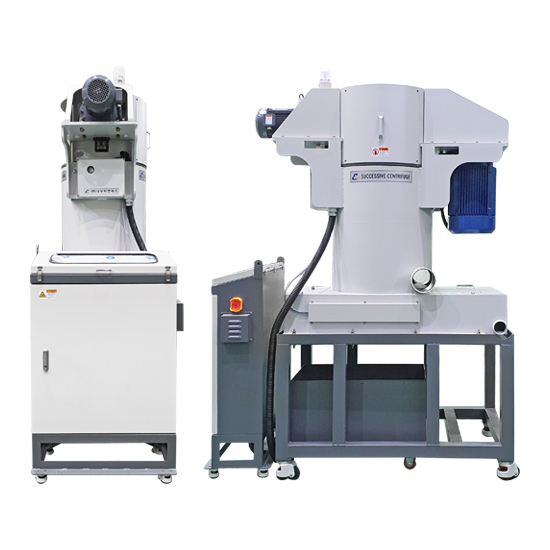

- 자동식 모델
- 고액 모델
- 듀얼식 모델

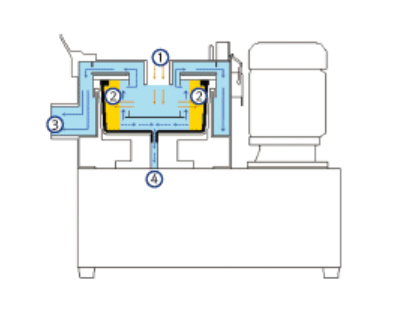

수동공정(Manual type processing flow) 동작원리
수동여과 공정
- 01오염액 공급(인입구)
- 02슬러지 분리 및 퇴적(고무버켓 내벽)
- 03청정액 토출(토출구)
- 04잔존 청정액 배출(배출구)
가공기계로부터 공급되는 오염액이 인입구를 통해 청정장치인 원심분리기로 공급되면, 회전체의 원심력에 의해 오염액은 청정액과 슬러지로 분리되며, 이렇게 분리된 슬러지는 고무버켓 내벽에 퇴적되고 슬러지가 분리된 청정액은 토출구를 통해 가공액 공급장치로 순환되는 형태로 공정이 이루어집니다.

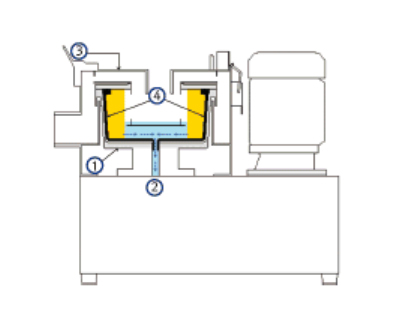

수동 슬러지 배출 공정
- 01회전체 정지(로터)
- 02잔존 청정액 배출(배출구)
- 03원심분리기 커버 열림(커버)
- 04슬러지 자동 분리 및 청소(고무버켓)
슬러지 제거를 위해 원심분리기를 정지시키면 회전체가 정지하면서, 토출되지 못한 수 리터의 잔존 청정액은 특허기술로 인정받은 하부 배출구를 통해 배출되며 배출이 완료되면 원심분리기 커버를 열고 슬러지통인 고무버켓을 분리하여 청소를 하는 형태로 공정이 이루어집니다.

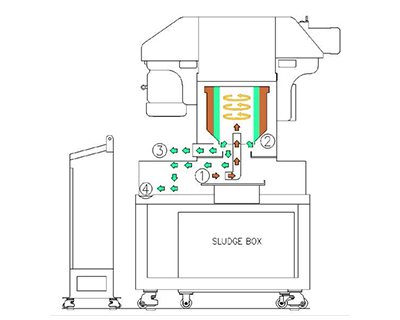

자동공정(Auotomatic type processing flow) 동작원리
자동여과 공정
- 01오염액 공급(인입구)
- 02슬러지 분리 및 퇴적(로터)
- 03청정액 배출(배출구)
- 04잔존 청정액 배출(배출구)
조작반을 통해 원심분리 시간과 슬러지 청소 시간 설정 후 장치를 동작시키면 가공기계로부터 공금되는 오염액은 인입구를 통해 원심분리기로 공급되며, 회전체의 원심력에 의해 오염액은 청정액과 슬러지로 분리가 됩니다. 이렇게 분리된 슬러지는 회전체 내벽에 퇴적되며, 슬러지가 분리된 청정액은 배출구를 통해 가공기계로 재공급되며, 원심분리기 정지 시 잔존하게 되는 청정액은 하부 배출구를 통해 배출되어 저장탱크 또는 가공기계로 재공급되는 형태로 공정이 이루어집니다.

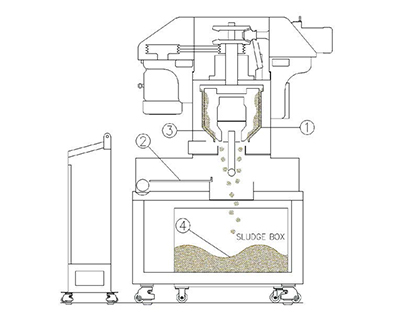

자동 슬러지 배출 공정
- 01회전체 정지(로터)
- 02원심분리기 커버 열림(커버)
- 03슬러지 청소(스크래퍼)
- 04슬러지 보관(슬러지 박스)
조작반을 통해 설정된 원심분리 시간에 도달하면, 자동으로 청소 동작모드로 전환되며, 이 때 회전체는 정지하게 됩니다. 회전체 정지 후, 장치 하단에 위치한 커버가 자동으로 열리게 되면, 스크래퍼가 시계방향/반대방향으로 회전하며 회전체 내벽에 퇴적된 슬러지들을 슬러지박스로 긁어내는 형태로 슬러지 배출공정이 이루어집니다.
주요특징
- 하부 배수 구조를 통한 사용자 편익 극대화 원심
- 원심처리 후 슬러지 통의 잔존 청정액을 하부로 배수시켜, 슬러지 통 무게 경감 및 탈부착에 용이
- 유선형 프레임 구조를 통한 와류-진동 최소화
- 유선형 프레임 구조를 통한 와류-진동 발생 억제, 동일 처리용량 대비 제품 크기 및 설치 면적을 최소화
- 고속 및 강력 원심분리 메커니즘에 의한 미립자 여과 성능 극대화
- 숫돌가루, 카본, 렌즈 및 핸드폰 액정, 유리, 알루미늄, 스텐레스 실리콘 슬러지 등의 미립자 여과에 용이
- 연삭 공정용 기계장치 수명 연장 및 제품 품질 향상을 극대화
- 미립자 여과 성능 향상을 통해 고가의 다이아몬드 숫돌의 교체 주기 연장 및 불순물에 의한 표면 손상을 최소화하여 제품 불량률 감소 및 품질 향상에 효과적
- 기존 여과기에서 필요로 하는 고가의 소모품이 불필요
- 마그네틱 세퍼레이터, 페이퍼 필터, 필터 프레스 등의 장치에서 필요로 하는 고각의 소모품 교체가 불필요하여, 사용자의 유지보수 비용 절감에 용이
- 특수 목적용 고가의 화학첨가제는 분리되지 않으며 액의 소비가 적고 열화방지에 탁월
- 수용성 액의 액상 온도 낮춤 및 부패 방지에 효과적
- 국내특허출원한 하부배수구조를 통한 사용자 편익 증대

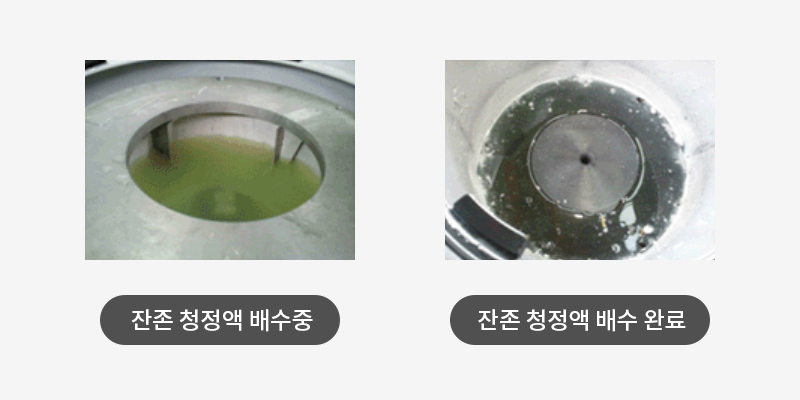

하부배수 예시

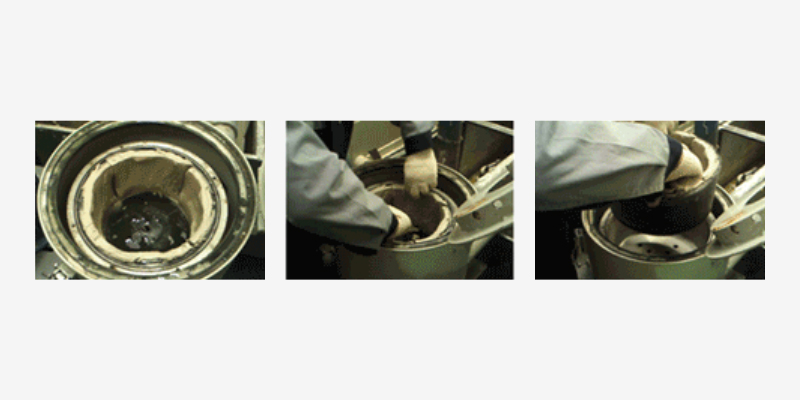

슬러지 통 간편 탈착
- 국내특허출원한 와류-진동 최소화 구조를 통한 슬러지 불균일 퇴적 방지

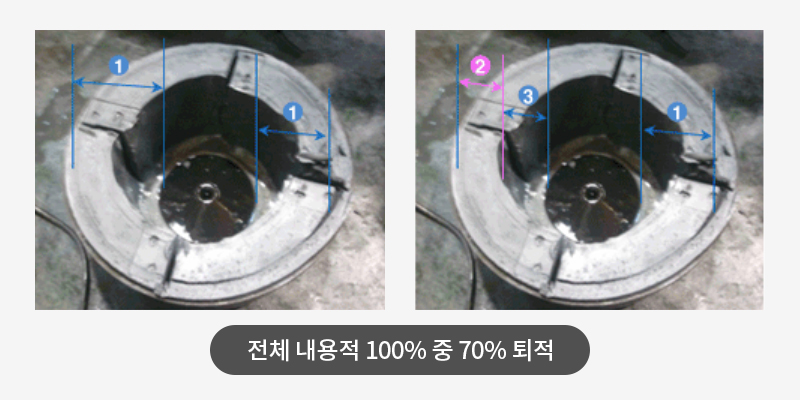

슬러지 불균일 퇴적 방지 예시

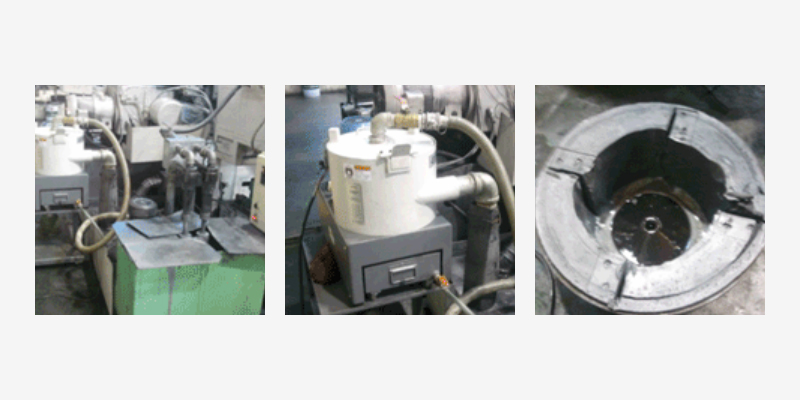

센타레스 연마기 적용 예시
적용분야
- 가공액의 청정 및 절삭칩의 분리를 요구하는 각종 공작기계류
- 호닝, 건드릴, 슈퍼 피니싱, 초음파, 방전 가공, 전해 연마, 정밀 연마, 기어 연마, 햇다, 전용 및 세척기류
- 미세 입자류 분리를 요구하는 각종 가공기계류
- 잉곳/웨이퍼 실리콘, 액정, 렌즈, 프리즘, 유리 가공 및 잘삭, 숫돌, 카본, 알루미늄, 스텐레스 가루 분리
- 각종 윤활유 및 작동유의 여과 및 청정을 통한 용액 재이용
- 절삭유, 신선용액, 윤활유, 작동유, 절단용액(컷팅유), 열처리 용액, 연마용액, 세척수, 아연, 철, 인산염 처리수, 바렐 연마액, 세탁 및 세차장, 식료품 폐수, 생물학적 폐수처리 슬러지
- 도장부스, 진흙, 모래, 기타 침전 고형물 분해가 필요한 1차 배수처리 장치
- 축산폐수 처리 등의 고액 분리기류

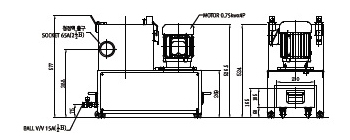

SCM-H50
-
모델 최대유량(ℓ/min) 회전체내용적(ℓ) 여과성능(㎛) 회전수(RPM) 구동모터(kW) 설치면적(W*D*H) 중량(kg) 50Hz 60Hz SCM-H50 50 4 10 2,500 3,000 0.75 355*620*590 60

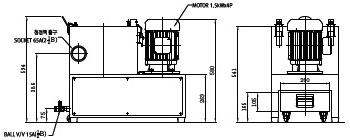

SCM-H80
-
모델 최대유량(ℓ/min) 회전체내용적(ℓ) 여과성능(㎛) 회전수(RPM) 구동모터(kW) 설치면적(W*D*H) 중량(kg) 50Hz 60Hz SCM-H80 80 7 10 2,500 3,000 1.5 380*650*581 80

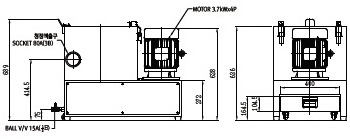

SCM-H150
-
모델 최대유량(ℓ/min) 회전체내용적(ℓ) 여과성능(㎛) 회전수(RPM) 구동모터(kW) 설치면적(W*D*H) 중량(kg) 50Hz 60Hz SCM-H150 150 10 10 2,100 2,500 3.7 500*800*676 150
제품사양
| 모델 | 최대유량(ℓ/min) | 회전체내용적(ℓ) | 여과성능(㎛) | 회전수(RPM) | 구동모터(kW) | 설치면적(W*D*H) | 중량(kg) | ||
|---|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | ||||||||
| 수동모델 | SCM-H50 | 50 | 4 | 10 | 2,500 | 3,000 | 0.75 | 355*620*590 | 60 |
| SCM-H80 | 80 | 7 | 10 | 2,500 | 3,000 | 1.5 | 380*650*581 | 80 | |
| SCM-H150 | 150 | 10 | 10 | 2,100 | 2,500 | 3.7 | 500*800*676 | 150 | |
※ 상기 사양은 제품의 성능 향상을 위해 변경될 수 있습니다. 여과 성능은 실험값으로 액의 점도, 미립자의 비중에 따라 달라질 수 있습니다.

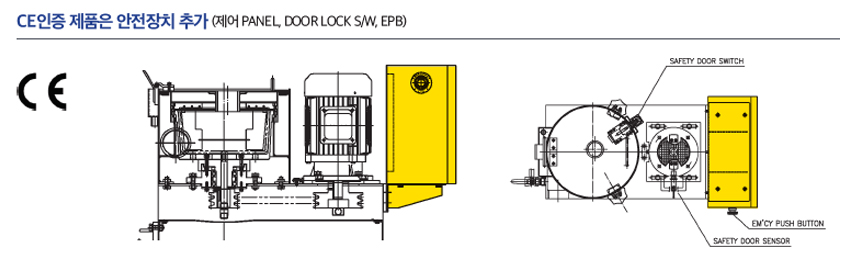

CE인증

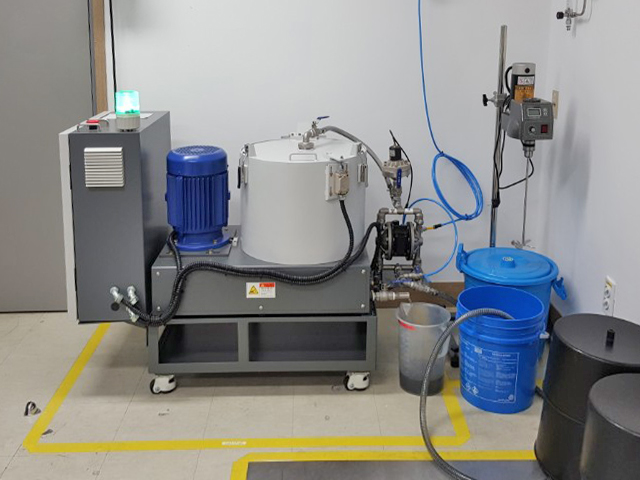

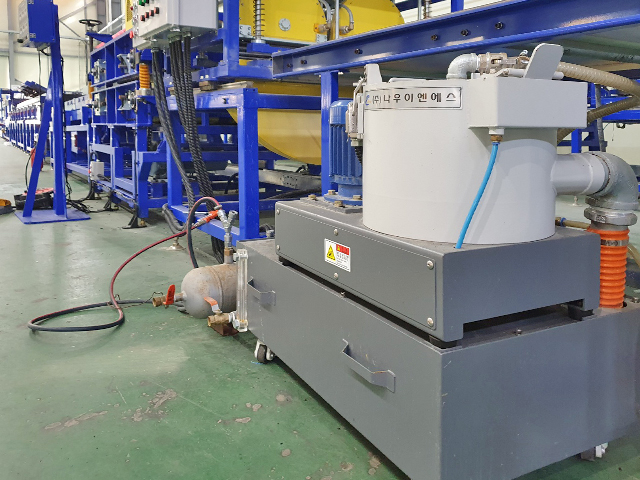

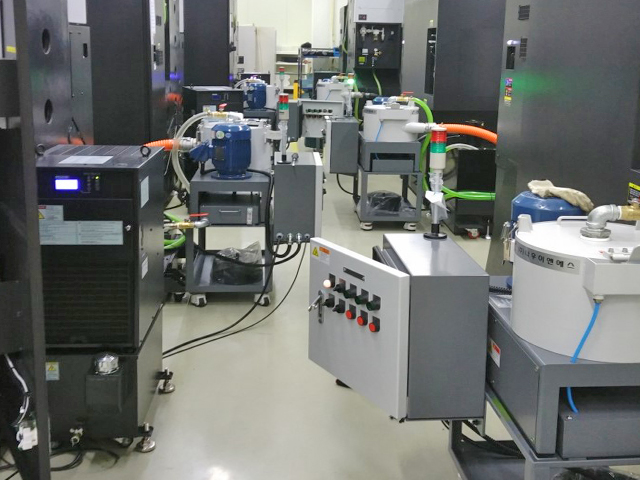

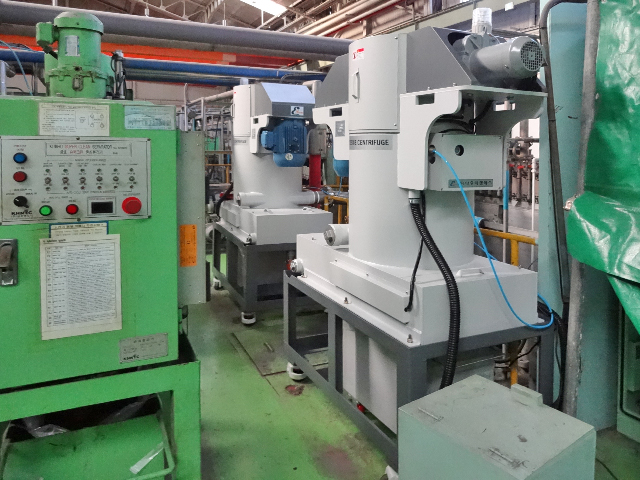

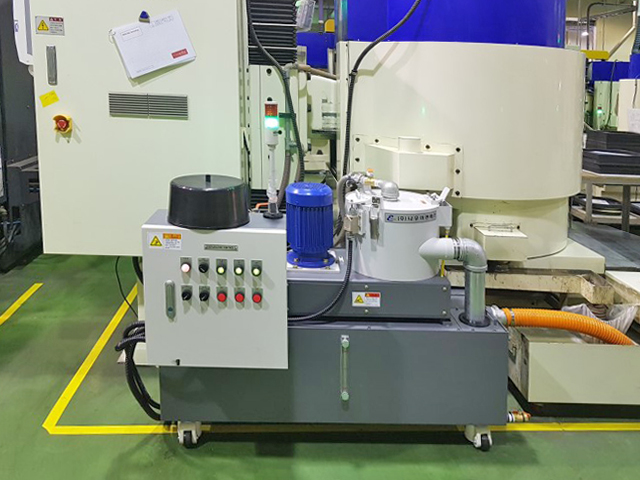

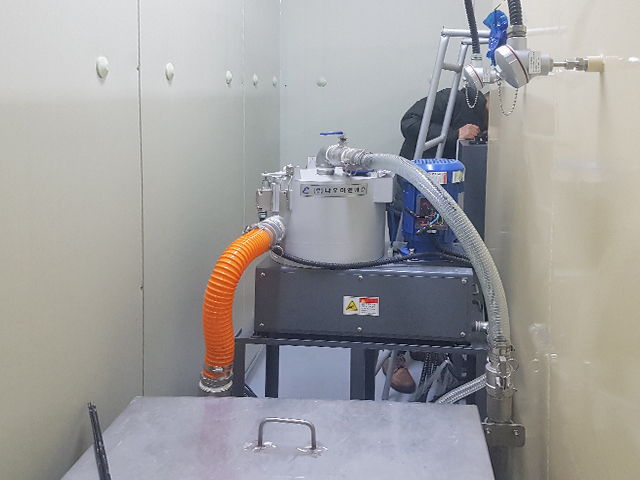

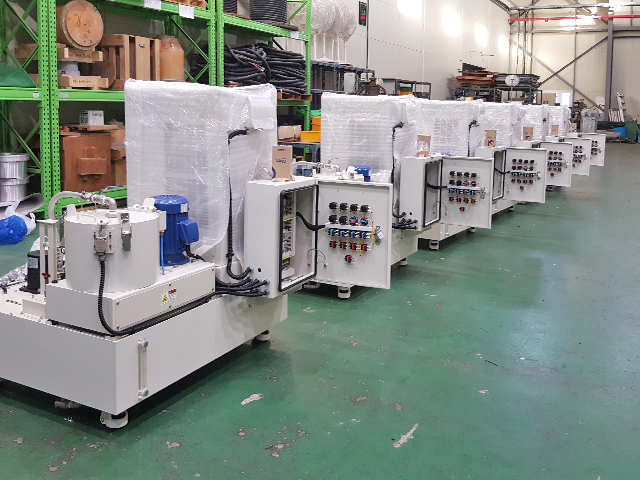

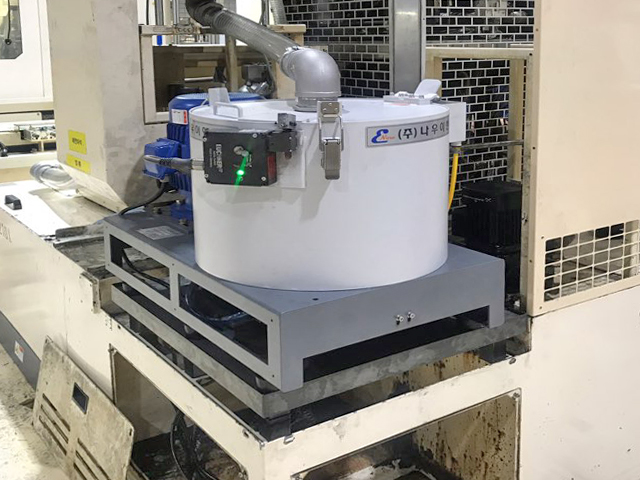

수동모델 설치사례
삼성(베트남공장) 반도체 가공
삼성(베트남공장) 반도체 가공
황동 가공
세라믹 가공
연마기 가공
자동차 기어 연마 가공
쿼츠 가공
레진 및 유리섬유 분진

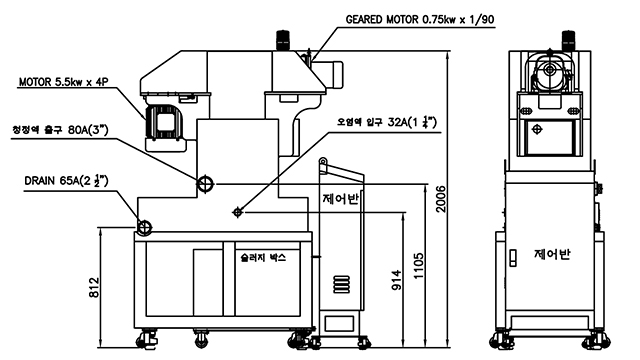

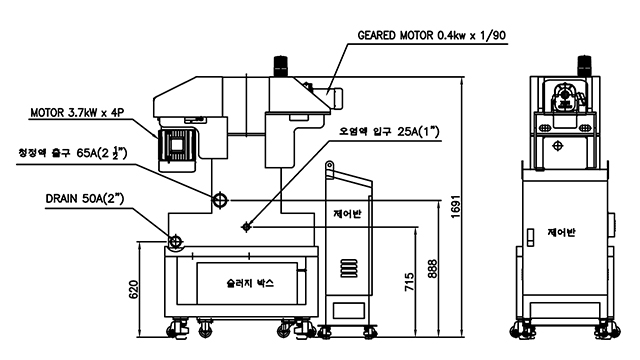

SCA-R70
-
모델 최대유량(ℓ/min) 회전체내용적(ℓ) 여과성능(㎛) 회전수(RPM) 구동모터(kW) 설치면적(W*D*H) 중량(kg) 50Hz 60Hz SCA-R70 70 10 10 1,800 2,200 3.7 630*1000*1830 700 SCA-R150
-
모델 최대유량(ℓ/min) 회전체내용적(ℓ) 여과성능(㎛) 회전수(RPM) 구동모터(kW) 설치면적(W*D*H) 중량(kg) 50Hz 60Hz SCA-R150 150 15 10 1,800 2,200 5.5 730*1200*2040 800 SCA-R300
-

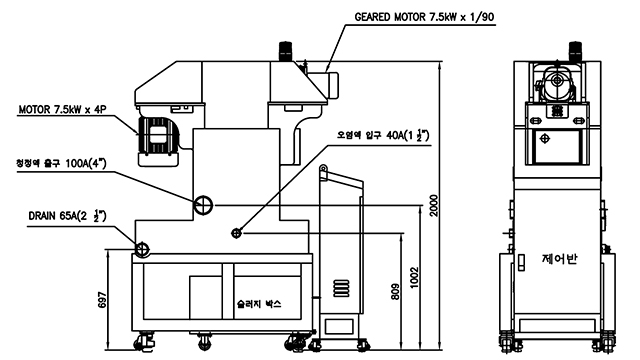

모델 최대유량(ℓ/min) 회전체내용적(ℓ) 여과성능(㎛) 회전수(RPM) 구동모터(kW) 설치면적(W*D*H) 중량(kg) 50Hz 60Hz SCA-R300 300 25 10 1,800 2,200 7.5 800*1250*2140 1,000 SCA-R500
-
모델 최대유량(ℓ/min) 회전체내용적(ℓ) 여과성능(㎛) 회전수(RPM) 구동모터(kW) 설치면적(W*D*H) 중량(kg) 50Hz 60Hz SCA-R500 500 40 10 1,800 2,200 15 885*1420*2300 1,200
제품사양
모델 최대유량(ℓ/min) 회전체내용적(ℓ) 여과성능(㎛) 회전수(RPM) 구동모터(kW) 설치면적(W*D*H) 중량(kg) 50Hz 60Hz 자동모델 SCA-R70 70 10 10 1,800 2,200 3.7 630*100*1830 700 SCA-R150 150 15 10 1,800 2,200 5.5 730*1200*2040 800 SCA-R300 300 25 10 1,800 2,200 7.5 800*1250*2140 1,000 SCA-R500 500 40 10 1,800 2,200 15 885*1420*2300 1,200 ※ 상기 사양은 제품의 성능 향상을 위해 변경될 수 있습니다. 여과 성능은 실험값으로 액의 점도, 미립자의 비중에 따라 달라질 수 있습니다.

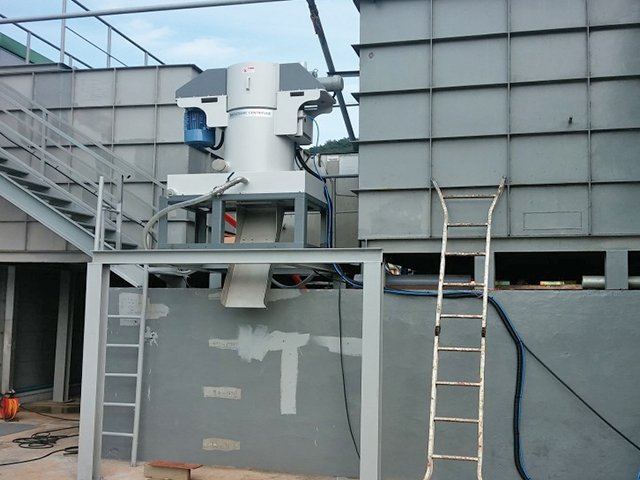

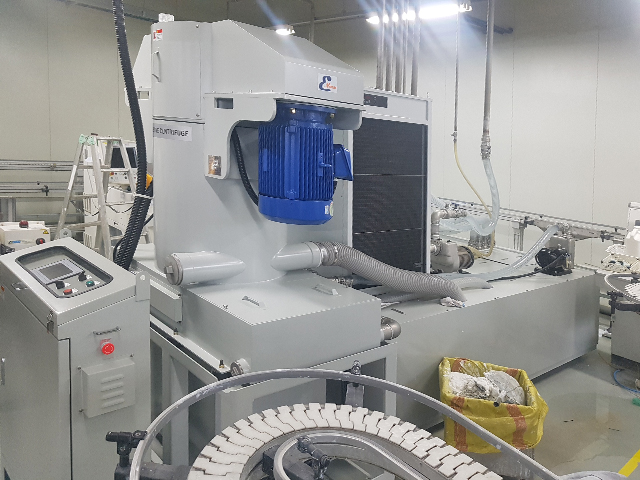

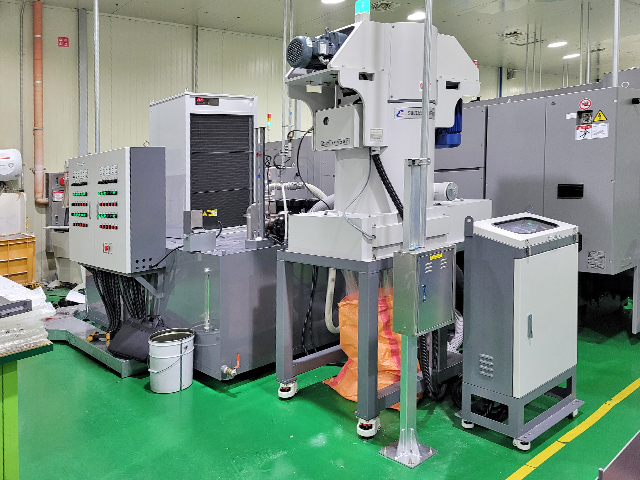

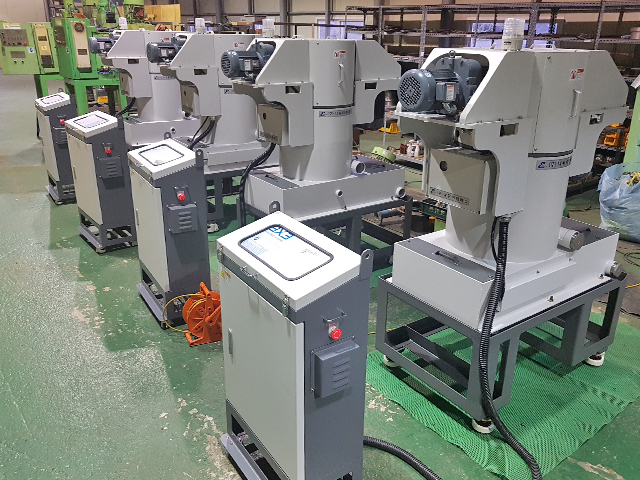

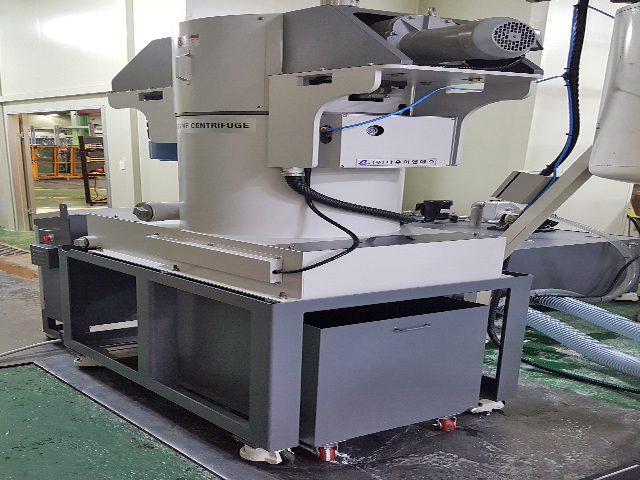

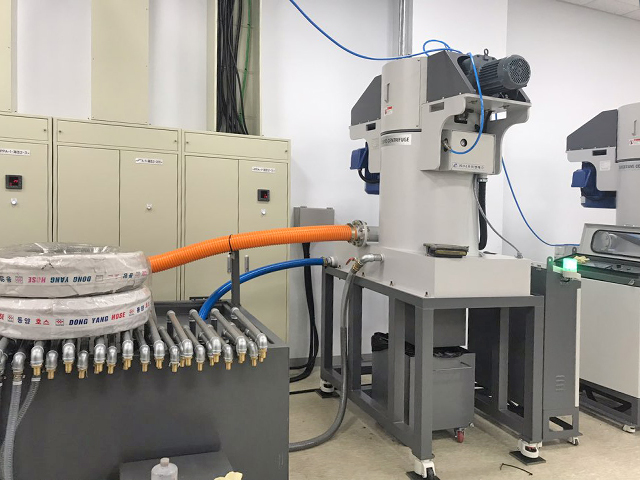

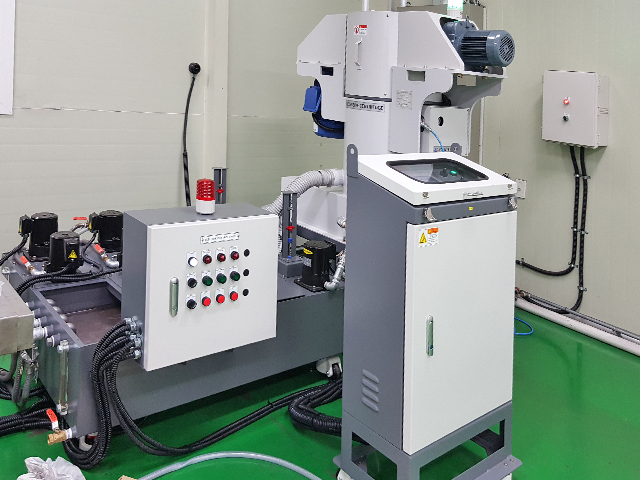

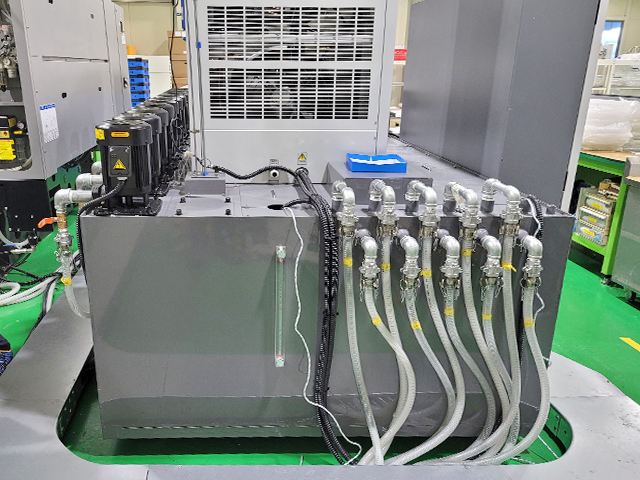

자동모델 설치사례
MCT,연마기 가공
광학렌즈 가공
수산침전물
실리콘가공
유리제품 가공
유리제품 가공(중국업체)
세라믹가공 탱크시스템
세라믹가공 탱크시스템

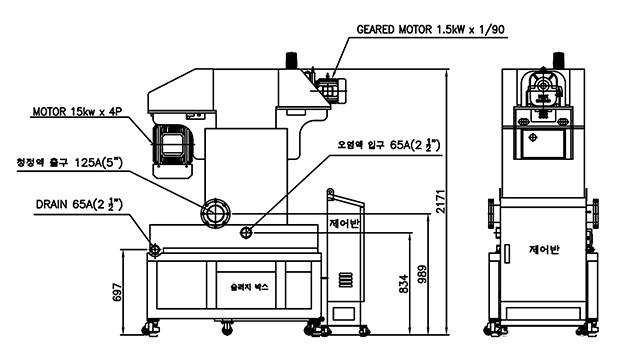

SCA-R500
-
모델 최대유량(ℓ/min) 회전체내용적(ℓ) 여과성능(㎛) 회전수(RPM) 구동모터(kW) 설치면적(W*D*H) 중량(kg) 50Hz 60Hz SCA-R500 500 40 9 1,800 2,200 11 1,004*1,740*2,400 1000
제품사양
모델 최대유량(ℓ/min) 회전체내용적(ℓ) 여과성능(㎛) 회전수(RPM) 구동모터(kW) 설치면적(W*D*H) 중량(kg) 50Hz 60Hz 고액모델 SCA-R500 500 40 9 1,800 2,200 11 1,004*1,740*2,400 1000 ※ 상기 사양은 제품의 성능 향상을 위해 변경될 수 있습니다. 여과 성능은 실험값으로 액의 점도, 미립자의 비중에 따라 달라질 수 있습니다.

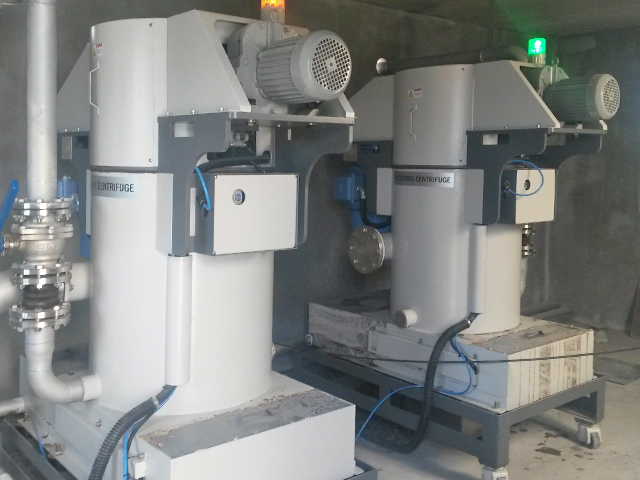

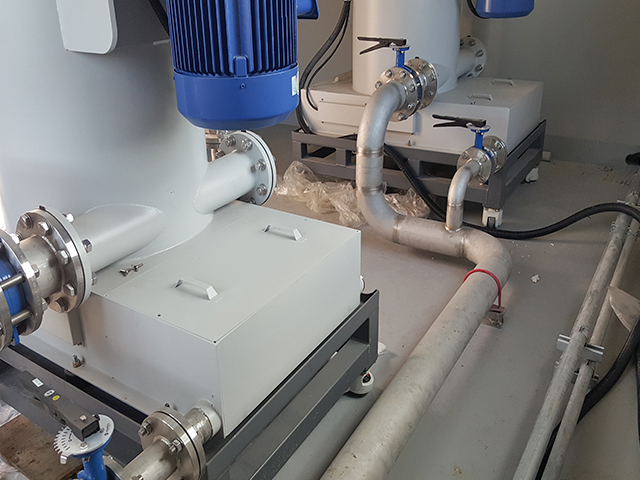

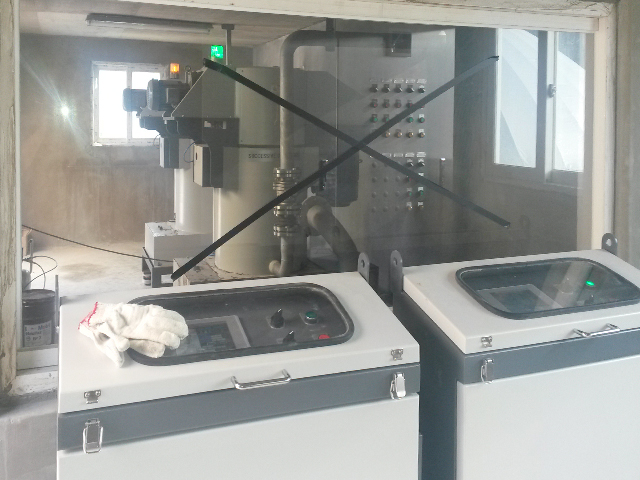

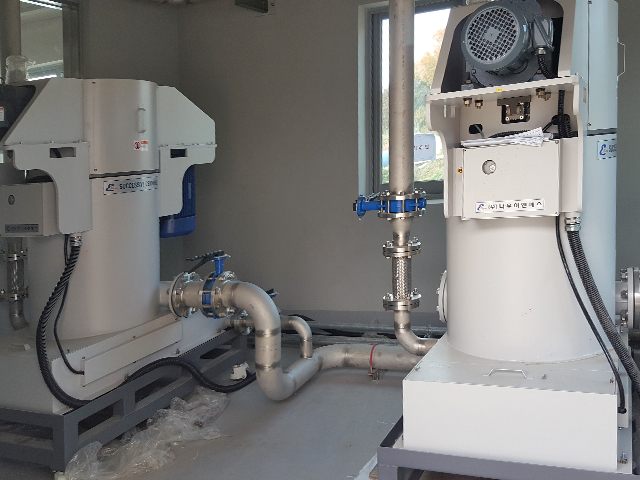

고액모델 설치사례
축산분뇨
축산분뇨
축산분뇨
축산분뇨
고액식 모델
- 축산분뇨 처리전용
- 농기계등록집 등록 모델로 정부융자 지원금으로도 구매 가능합니다.
- 농기계등록집 상품코드 : 2100047673385

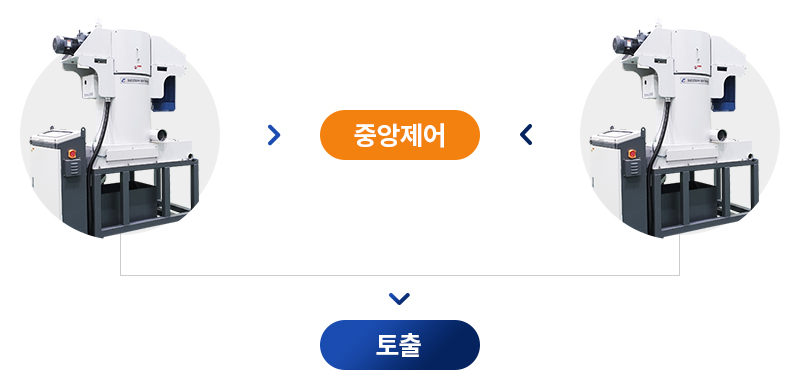

듀얼식 모델
- 1무인자동화 시스템
- 224시간 풀가동 시스템 (원심분리기의 비가동 시간을 최소화 하여 작업성 극대화)
- 3제어반을 통해 2대 원심분리기 제어가능
- 4저비용 고효율 시스템
- 5디테일한 제어 시스템으로 인하여 다양한 종류의 슬러지 분리가능
- 6분리 시 1대의 개별 원심분리기 제어가능
제품사양
모델 최대유량(ℓ/min) 회전체내용적(ℓ) 여과성능(㎛) 설치면적(W*D*H) 중량(kg) 듀얼식 모델 SCA-R70 140 10*2 10 1,340*2,600*4,800 1,400 SCA-R150 300 15*2 10 1,900*3,120*5,300 1,600 SCA-R300 600 25*2 10 2080*3,250**5,560 2,000 SCA-R500 1000 40*2 10 2,300*3,700*6,000 2,400 ※ 상기 사양은 제품의 성능 향상을 위해 변경될 수 있습니다. 여과 성능은 실험값으로 액의 점도, 미립자의 비중에 따라 달라질 수 있습니다.

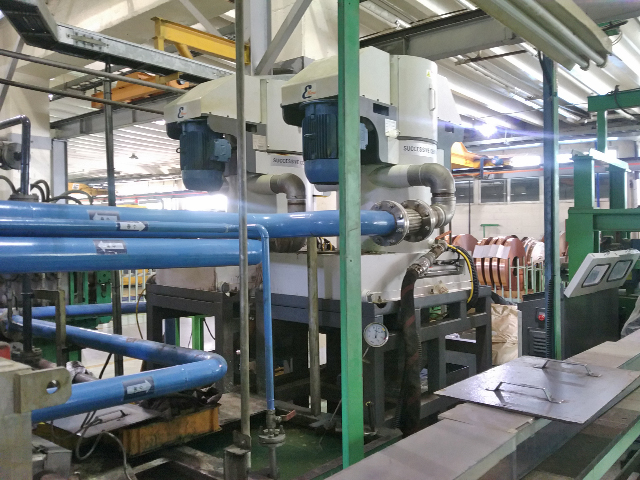

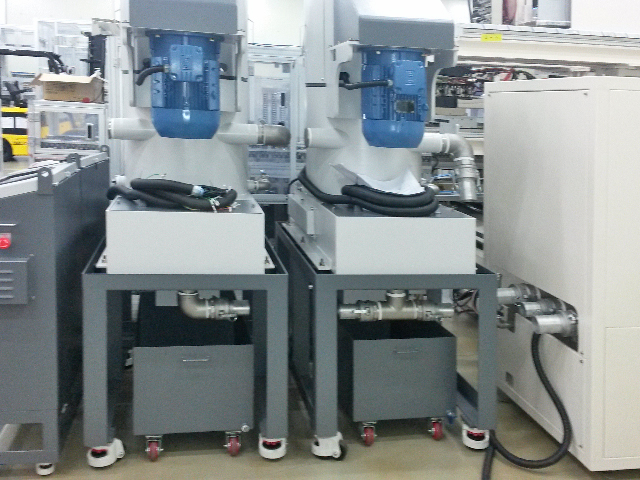

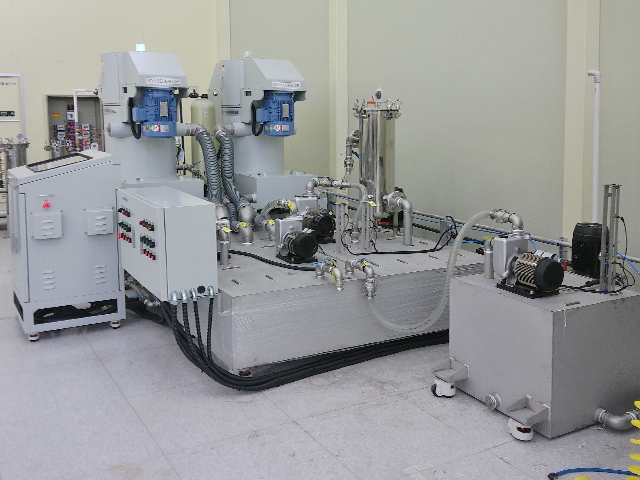

듀얼식모델 설치사례
반도체가공
연마기가공
유리가공
황동·구리가공
